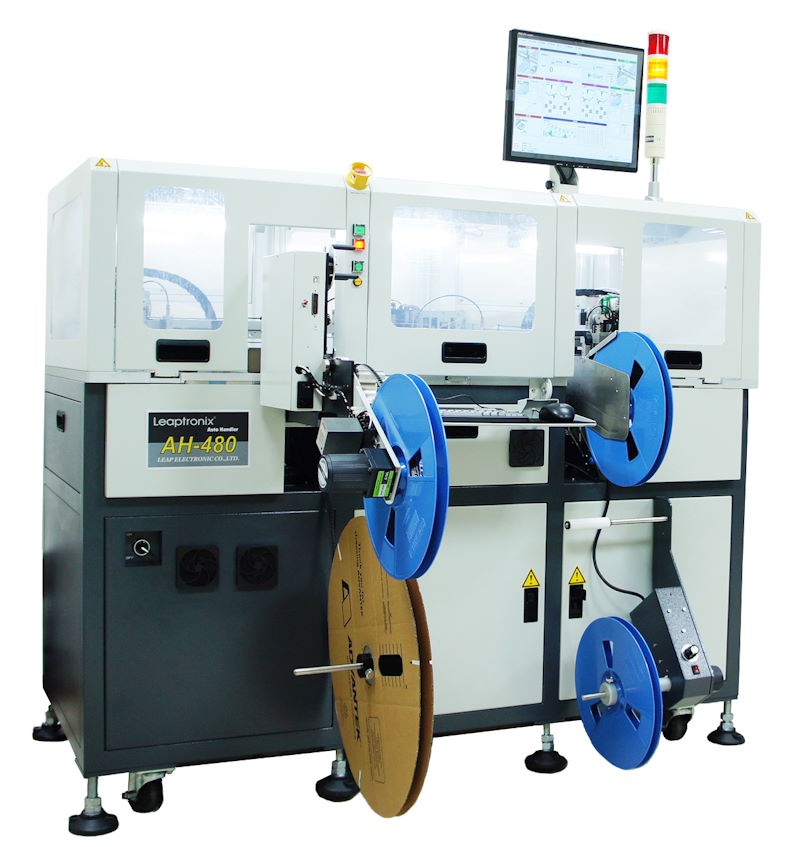

Programador automático de CIs Leaptronix AH-480B, com 16 programadores universais LEAPER-56, braço robótico rotativo e transportador de bandejas JEDEC ATT-200.
Repetibilidade de ±0,02 mm nos eixos X e Z, precisor e confirmação por sensor de vácuo mantêm a colocação do CI no soquete exata e repetível.
Em estoque
O AH-480B, da Leaptronix (LEAP ELECTRONIC CO., LTD.), automatiza a programação de CIs antes da montagem: carrega, posiciona, programa, marca e classifica os componentes sob controle do sistema. Dezesseis programadores universais LEAPER-56 e um braço robótico rotativo chegam a 3.000 CIs por hora nominais, e o transportador ATT-200 faz a entrada e a saída automáticas de bandejas JEDEC.
Recursos que distinguem o AH-480B na programação de CIs em volume.
O AH-480B traz como item padrão o transportador automático de bandejas ATT-200, que faz a entrada e a saída de bandejas padrão JEDEC e armazena até 10 bandejas. No AH-480, esse transportador não faz parte da configuração padrão.
Dezesseis programadores universais LEAPER-56, com 48 pin drivers universais, gravam em paralelo. A produtividade nominal é de 3.000 CIs por hora; o valor real depende do dispositivo, do tamanho do arquivo, dos tempos de gravação e verificação e da configuração de entrada e saída.

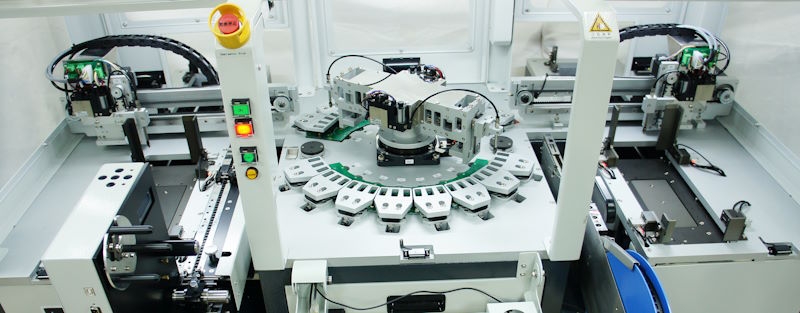

Um braço robótico rotativo pega e posiciona os CIs com bicos a vácuo, e um sensor de vácuo confirma a presença do componente. O precisor garante a exatidão da colocação do CI no soquete, para CIs de até 30 × 30 mm.
O projeto modular separa módulos fixos, como alimentador de fita, transportador de bandejas e enfitadeira, de módulos de troca rápida. Assim a mudança do processo de tubo para fita, e vice-versa, é simples.
Adaptador, barra de pressão e bico são definidos conforme o tamanho e o encapsulamento do CI: BGA, SOP, SSOP, SON, TSSOP, MLP, QFN, SNT, LQFP, PLCC e outros.
A enfitadeira automática ATM-200A-32, opcional, sela os CIs em fita de 8 a 32 mm por pressão. O marcador MK-2, também opcional, identifica os CIs programados com pontos, números ou caracteres a tinta.
O software de operação registra os detalhes da produção. Os resultados salvos são usados na reinicialização seguinte e no acompanhamento da qualidade e da produtividade. Há telas de login, de operador e de engenheiro.
Os módulos de visão CCD-1 e CCD-2 fazem a calibração de coordenadas e a correção de offset do CI de forma rápida.
O projeto tem patentes em Taiwan (M 306360), na China (ZL2006-2-0137588.6) e no Japão (3129604).
Especificações do AH-480B segundo o catálogo do fabricante.
| Produtividade nominal | 3.000 UPH |
|---|---|
| Programadores | 16 × LEAPER-56, programador universal |
| Pin drivers | 48 universais |
| Adaptadores suportados | 1 a 48 |
| Dispositivos | eMMC, EPROM, EEPROM, Flash, NAND Flash, MCU e outros |
| Encapsulamentos | BGA, SOP, SSOP, SON, TSSOP, MLP, QFN, SNT, LQFP, PLCC e outros, com adaptador, barra de pressão e bico conforme o CI |
| Formatos de arquivo | Intel HEX, Motorola HEX, TEK HEX, ASCII HEX, binário e outros |
| Comunicação | USB 2.0 |
| Funções especiais | Programação HDCP e funções especiais sob medida |
| Dimensões (L × P × A), com enfitadeira e torre de sinalização | 1550 × 1150 × 1810 mm |
|---|---|
| Peso líquido | 380 (aprox.) kg |
| Tamanho máximo do CI no precisor | 30 × 30 mm |
| Alimentação | 220 V CA, monofásica, 3 fios |
|---|---|
| Frequência | 50/60 Hz |
| Potência | 1 kW |
| Conformidade | CE |
| Pressão de ar | 0,6 MPa (cerca de 6 kgf/cm²) |
|---|---|
| Vazão de ar | 32 L/min |
| Controle | PC com Windows 10 |
|---|---|
| Monitor | TFT LCD de 17" |
| Entrada de dados | Teclado e mouse |
| Registro da produção | Detalhes da produção registrados; resultados salvos usados na reinicialização e no acompanhamento de qualidade e produtividade |
| Telas | Login, operador e engenheiro |
| Bandejas, entrada e saída | Padrão JEDEC, automáticas pelo transportador ATT-200 (item padrão) |
|---|---|
| Capacidade do ATT-200 | até 10 bandejas |
| Entrada em tubo (carregador STI-3, opcional) | 150, 207, 300 e 330 mil |
| Entrada em fita (alimentador ATF-1, opcional) | 8, 12, 16, 24 e 32 mm |
| Saída em fita (enfitadeira ATM-200A-32, opcional) | Selagem por pressão, fita de 8 a 32 mm |
| Marcação (marcador MK-2, opcional) | Pontos, números ou caracteres, a tinta, em CIs de saída em tubo ou fita |
| Pick & place | Braço robótico rotativo com bicos a vácuo |
|---|---|
| Detecção do componente | Sensor de vácuo |
| Posicionamento | Precisor |
| Repetibilidade, eixos X0 e X1 | ±0,02 mm |
| Repetibilidade, eixo R | ±0,067° |
| Repetibilidade, eixos Z0 a Z3 | ±0,02 mm |
| Repetibilidade, eixos Y0 e Y1 | ±0,05 mm |
| Curso máximo, eixos X0 e X1 | 350 mm |
| Curso máximo, eixo R | 330° |
| Curso máximo, eixos Z0 a Z3 | 50 mm |
| Curso máximo, eixo Y | 495 mm |
| Sensor de imagem | CMOS, 0,3 MP |
Especificações de referência do fabricante, sujeitas a mudanças a qualquer tempo. As fotos podem não refletir 100% a configuração e as especificações do AH-480B. A configuração ofertada é confirmada pela ALLPOINT no contato técnico.
O AH-480B traz como item padrão o transportador automático de bandejas ATT-200, com entrada e saída de bandejas JEDEC e capacidade para até 10 bandejas. No AH-480, esse transportador não faz parte da configuração padrão.
A produtividade nominal é de 3.000 CIs por hora. O valor real depende do dispositivo, do tamanho do arquivo, dos tempos de gravação e verificação e da configuração de entrada e saída.
Memórias eMMC, EPROM, EEPROM, Flash e NAND Flash e microcontroladores (MCU), em BGA, SOP, SSOP, SON, TSSOP, MLP, QFN, SNT, LQFP, PLCC e outros, com adaptador próprio. A compatibilidade de cada part number é confirmada no contato técnico com a ALLPOINT.
Intel HEX, Motorola HEX, TEK HEX, ASCII HEX, binário e outros.
Sim, com módulos opcionais: alimentador de fita ATF-1 para fitas de 8, 12, 16, 24 e 32 mm, carregador semiautomático de tubos STI-3 para tubos de 150, 207, 300 e 330 mil e enfitadeira ATM-200A-32 para saída em fita de 8 a 32 mm.
Alimentação de 220 V CA, monofásica, 3 fios, 50/60 Hz, com potência de 1 kW, e ar comprimido a 0,6 MPa com vazão de 32 L/min.
O part number do CI, o encapsulamento, o tamanho do arquivo, a quantidade por lote, a forma de entrada e saída (bandeja, fita ou tubo) e se há necessidade de marcação.
A ALLPOINT importa e representa equipamentos para montagem de placas SMT e PTH no Brasil.
Para a proposta técnica, informe o part number do CI, o encapsulamento, o tamanho do arquivo, a quantidade por lote, a forma de entrada e saída e a necessidade de marcação. A ALLPOINT confirma a compatibilidade, os adaptadores e os módulos para o seu processo.
As informações desta página estão sujeitas a mudanças a qualquer tempo.
