Máquina de Solda Seletiva – Star-1

A Star-1 é uma máquina de solda seletiva compacta (tabletop), de entrada, para PCBs com componentes PTH de até 350×300 mm, com movimentação por servomotores, fluxador drop-jet e programação por PC.

  • PCBs de 50×50 mm a 350×300 mm.
  • Precisão de posicionamento de ±0,05 mm nos eixos X, Y e Z.
  • Pote de solda de 10 kg, até 350 °C, com controle PID.
  • Bicos de mini-onda de 4 a 12 mm e câmera com imagem ao vivo do processo.
  • Programação típica em 10 minutos, por desenho de caminho e ponto.
  • 1 fluxador drop-jet, para aplicação precisa do fluxo.
  • Módulo de pré-aquecimento inferior, para preparo térmico da placa.
  • 1 pote de solda com bomba mecânica, para controle preciso da solda.
  • Calibração automática da altura da onda, para uma onda de solda consistente.
  • Câmera live-on, para acompanhar o processo em tempo real.
  • Software em inglês sobre Windows 11, de operação simples.

Eixos com servomotores, fuso de esferas e guia linear, precisão de ±0,05 mm e suporte técnico da ALLPOINT no Brasil.

SKU: Star-1

Fora de estoque

Fora de estoque

Descrição

Solda seletiva compacta para placas com componentes PTH

A Star-1 é a máquina de solda seletiva de entrada da Sasinno, no formato tabletop: um gabinete compacto de 1003 x 1303 mm, com 918 mm de altura, que trabalha de forma independente, fora da linha. Atende PCBs com componentes PTH de 50×50 mm a 350×300 mm e traz de série fluxador drop-jet, pré-aquecimento inferior, pote de solda com bomba mecânica e câmera de processo. É indicada para a primeira aquisição de um equipamento de solda seletiva e para placas pequenas que não justificam uma máquina inline.

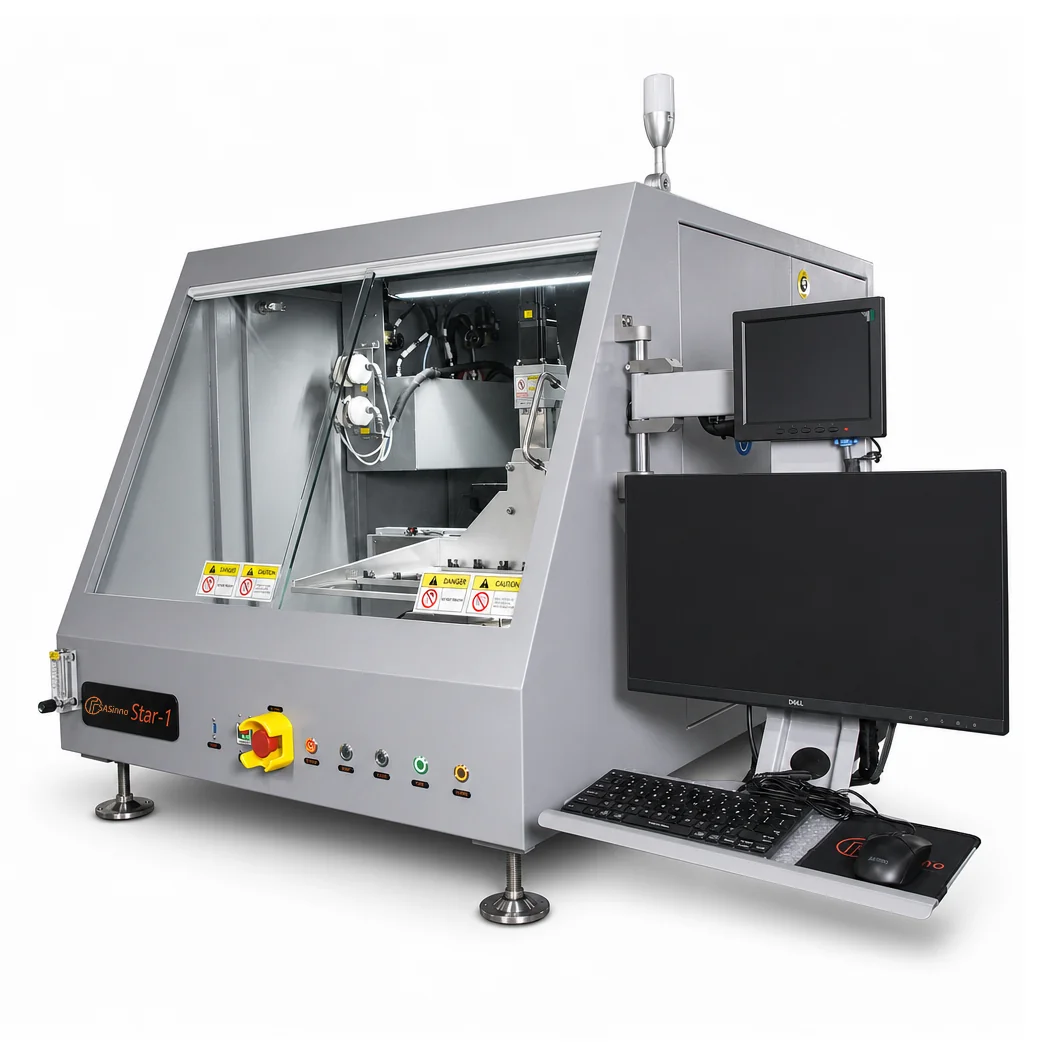

Máquina de solda seletiva Star-1 em vista angular, com área de soldagem, monitores em braço articulado e teclado para programação
Star-1: solda seletiva compacta para PCBs de 50×50 mm a 350×300 mm.
  • 350 x 300 mmPCB máxima
  • ±0,05 mmPrecisão de posicionamento
  • 4 a 12 mmBicos de mini-onda
  • 350 °CTemperatura máxima da solda
  • 10 minTempo típico de programação

Aplicações

  • Solda seletiva de componentes PTH, como conectores e terminais, em PCBs de 50×50 mm a 350×300 mm.
  • Células de trabalho offline, com carga e descarga manual da placa.
  • Primeira aquisição de um equipamento de solda seletiva.
  • PCBs pequenas e lotes que não justificam uma máquina inline.
  • Processos com nitrogênio na onda de solda, com aquecedor de N2 de série.

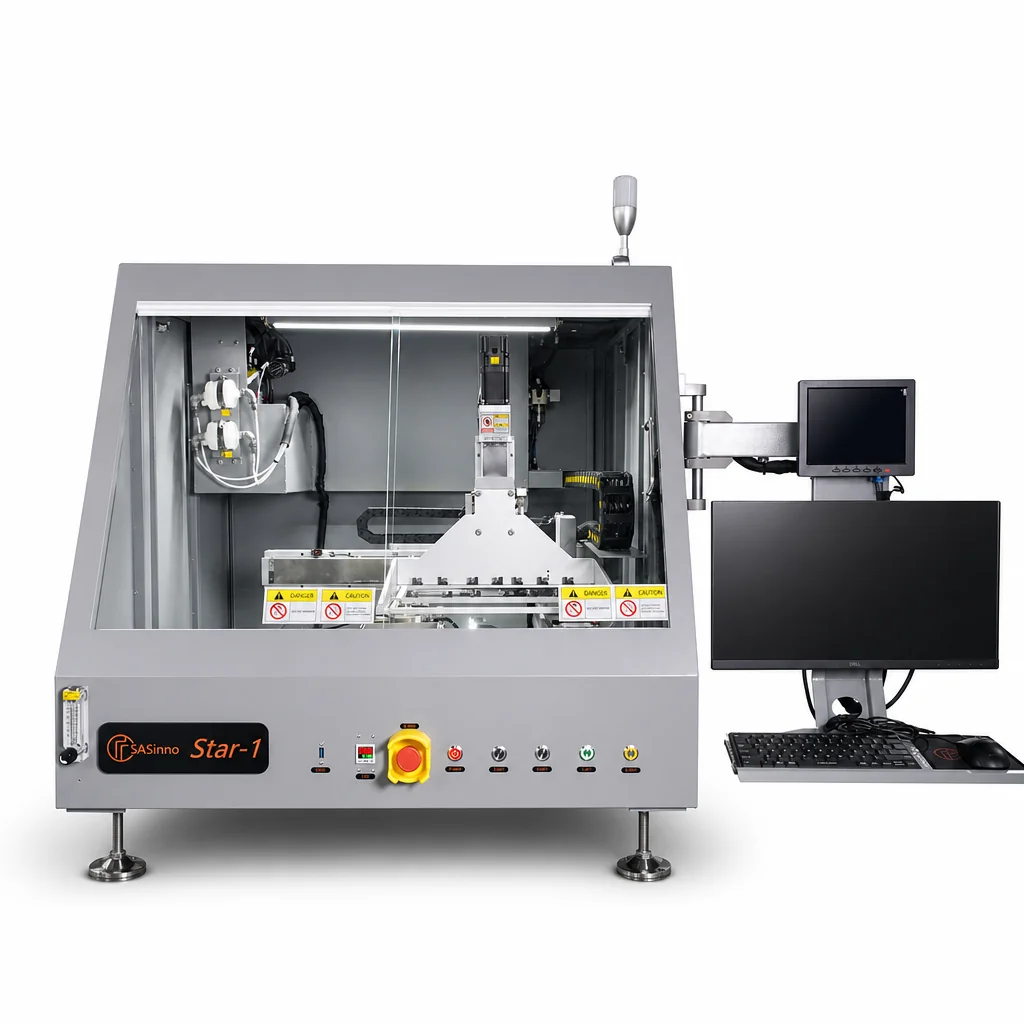

Máquina de solda seletiva Star-1, vista frontal com janela de vidro, painel de comando e monitores
Vista frontal, com a janela da área de soldagem e o painel de comando.
Máquina de solda seletiva Star-1 em desenho 3D com gabinete transparente, mostrando a mesa X/Y da placa e o mecanismo interno
Desenho 3D com o gabinete transparente: mesa X/Y da placa e módulos de processo.

Vídeos

Recursos do equipamento

Na Star-1, a placa é posicionada pela mesa X/Y, e o fluxador e o pote de solda se ajustam no eixo Z. Fluxagem, pré-aquecimento e soldagem acontecem na mesma máquina.

Máquina de solda seletiva Star-1 em desenho 3D com gabinete transparente, mostrando a mesa X/Y da placa e o mecanismo interno
Desenho 3D com o gabinete transparente: mesa X/Y da placa e módulos de processo.

Mesa X/Y com servomotores

Os eixos usam servomotores, fuso de esferas e guia linear, com precisão de posicionamento de ±0,05 mm. A mesa aceita até 3 kg de placa e carrier, com 65 mm de espaço livre acima e 32 mm abaixo da placa.

Fluxador drop-jet

Aplicação de fluxo por gotas, com 1 bico, para um depósito preciso e repetível em cada ponto. O tanque de fluxo tem 1 L, pressão constante e alarme de nível, e o fluxador tem limpeza automática. O tanque de solvente de limpeza também tem 1 L e alarme de nível.

Pré-aquecimento inferior

Módulo de 5 kW por baixo da placa, que distribui o calor de forma uniforme e reduz o estresse térmico antes da solda.

Pote de solda com bomba mecânica

Pote de 8 kg com bomba mecânica e aquecedor de 2 kW, controle de temperatura PID até 350 °C, alarme e calibração automática de temperatura. Os bicos de mini-onda têm 4, 6, 8, 10 e 12 mm, em liga proprietária do fabricante, e há bicos customizados como opcional.

Onda calibrada e câmera de processo

A altura da onda de solda é calibrada automaticamente, para manter a onda consistente de placa para placa. A câmera live-on mostra a soldagem em tempo real.

Programação sobre a imagem da placa

O software Smart Soldering roda em PC industrial com Windows 11 em inglês. O operador desenha caminhos e pontos de solda sobre a imagem escaneada da placa; o tempo típico de programação é de 10 minutos.

Segurança e alarmes

Cortina de segurança na entrada da máquina e alarmes de fim de curso da mesa, de nível de fluxo, de nível de solvente e de temperatura.

Especificações técnicas

Desempenho

Eixos de movimentoX, Y (mesa da PCB) e Z (fluxador e pote de solda)
Acionamento dos eixosServomotores
TransmissãoFuso de esferas e guia linear
Precisão de posicionamento±0,05 mm
FluxadorDrop-jet, 1 conjunto, tanque de 1 L de pressão constante, alarme de nível, limpeza automática
Tanque de limpeza1 L, pressão constante, alarme de nível de solvente
Pote de solda1 pote, bomba mecânica
Capacidade do pote de solda8 kg
Temperatura máxima da solda350 °C
Tempo de aquecimento do potecerca de 40 min
Bicos de mini-onda4, 6, 8, 10 e 12 mm (diâmetro)
Material do bicoLiga proprietária do fabricante

Dimensional

Dimensão da PCB50×50 a 350×300 mm
Espaço livre acima da PCB65 mm
Espaço livre abaixo da PCB32 mm
Carga máxima (PCB + carrier)3 kg
Dimensões da máquina (L x P x A)1003 x 1303 x 918 mm
Peso líquido300 kg
Embalagem da máquina1203 x 1503 x 1218 mm; 400 kg; 1 caixa de madeira
Embalagem dos acessórios1150 x 850 x 1100 mm; 100 kg; 1 caixa de madeira

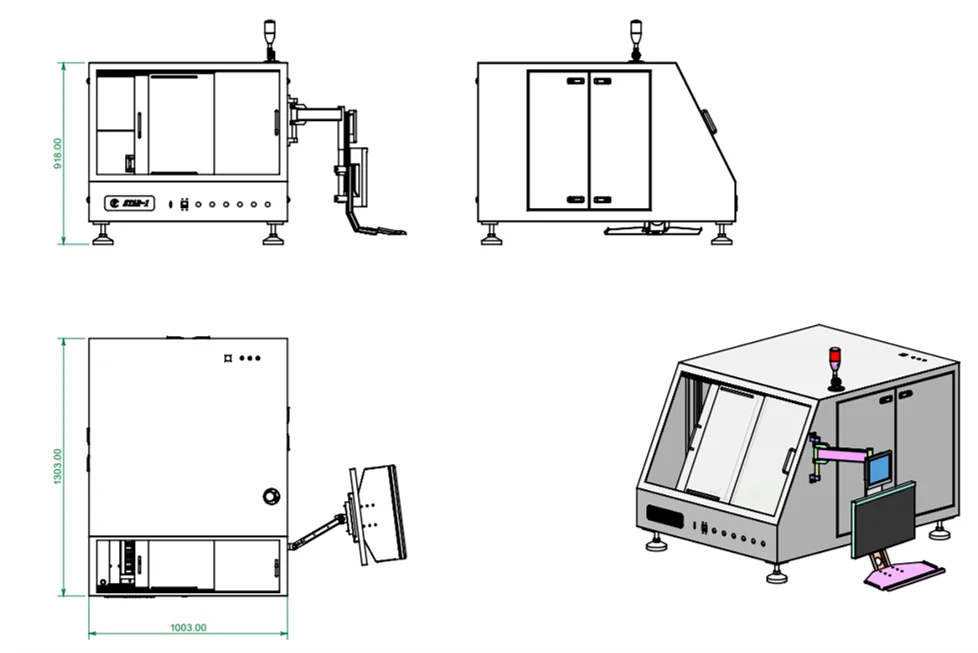

Desenho técnico da máquina de solda seletiva Star-1 com dimensões externas de 1003 x 1303 x 918 mm (largura x profundidade x altura)
Vistas frontal, lateral, superior e isométrica, com as dimensões externas em milímetros.

Elétrico

Potência de operação / máxima3 / 6 kW
Alimentação elétrica220 V monofásico, 32 A, 50/60 Hz
Potência do pré-aquecimento inferior5 kW
Potência do aquecedor do pote de solda2 kW

Pneumático

Ar comprimido3 a 5 bar

Software

Controle de temperatura da soldaPID, com alarme e calibração automática de temperatura
Calibração da altura de ondaAutomática
Pré-fusão da soldaDe série, programada por timer no software
ControlePC industrial, Windows 11 em inglês
Método de programaçãoSoftware Smart Soldering: desenho de caminhos e pontos sobre a imagem escaneada da placa
Tempo típico de programação10 min
Câmera de processoCâmera live-on de série, monitoramento em tempo real

Ambiente de operação

Exaustão necessária400 m³/h
Diâmetro da saída de exaustão150 mm
Consumo de N2 por bico1,5 m³/h
Pureza de N2 exigida> 99,99 %
SegurançaCortina de segurança na entrada; alarme de fim de curso da mesa

Configuração

Itens inclusos

  • Fluxador drop-jet (1 conjunto), com limpeza automática
  • Tanque de fluxo de 1 L, pressão constante, com alarme de nível
  • Tanque de limpeza de 1 L, pressão constante, com alarme de nível de solvente
  • Módulo de pré-aquecimento inferior de 5 kW
  • Pote de solda seletiva com bomba mecânica (1 unidade)
  • Calibração automática da altura de onda
  • Alarme e calibração automática de temperatura
  • Pré-fusão da solda programada por timer
  • Aquecedor de N2
  • Câmera live-on de processo
  • PC industrial com software Smart Soldering em inglês sobre Windows 11
  • Cortina de segurança na entrada
  • Alarme de fim de curso da mesa

Opcionais

  • Bicos customizados

Consumíveis

  • Fluxo
  • Solvente de limpeza
  • Liga de solda
  • Nitrogênio (N2) com pureza acima de 99,99%

Especificações sujeitas a alteração pelo fabricante sem aviso prévio.

Perguntas frequentes

Qual o tamanho de placa aceito pela Star-1?

PCBs de 50×50 mm a 350×300 mm, com até 3 kg de placa e carrier. O espaço livre é de 65 mm acima e 32 mm abaixo da placa.

Quais utilidades a instalação exige?

Alimentação de 220 V monofásica, 32 A, 50/60 Hz; ar comprimido de 3 a 5 bar; exaustão de 400 m³/h, com saída de 150 mm de diâmetro; e nitrogênio com pureza acima de 99,99 %.

Quanto nitrogênio a máquina consome?

O consumo é de 1,5 m³/h de N2 por bico. O aquecedor de N2 faz parte da configuração de série.

Quanto tempo leva para programar uma placa nova?

O tempo típico informado pelo fabricante é de 10 minutos, desenhando caminhos e pontos sobre a imagem escaneada da placa no software Smart Soldering.

Quanto tempo o pote de solda leva para aquecer?

Cerca de 40 minutos. O software permite programar a pré-fusão da solda por timer, para que a solda já esteja fundida no início da produção.

Quais são as dimensões e o peso para transporte?

A máquina mede 1003 x 1303 x 918 mm (largura x profundidade x altura) e pesa 300 kg. Ela segue em caixa de madeira de 1203 x 1503 x 1218 mm, com 400 kg, e os acessórios em outra caixa de 1150 x 850 x 1100 mm, com 100 kg.

A Star-1 pode ser integrada a uma linha de produção?

Não. A Star-1 é uma máquina offline, para operação independente, fora da linha de produção.

Instalação, treinamento e suporte no Brasil

A ALLPOINT representa a Sasinno no Brasil: instalação e comissionamento na planta do cliente, treinamento de operadores e da equipe de manutenção, suporte técnico local e fornecimento de peças de reposição.

Manuais técnicos e documentação da máquina: consulte a ALLPOINT.
