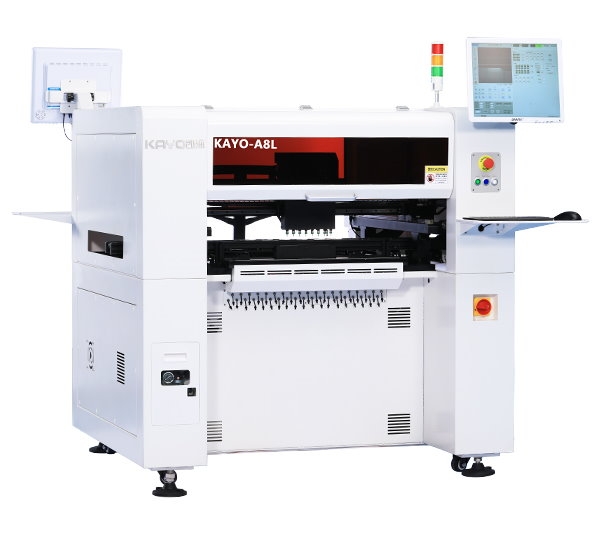

A KAYO A8L é uma insersora SMD (pick and place) com um cabeçote de 8 bicos e 10 câmeras de reconhecimento. Monta componentes de 0201 a QFP e BGA de 40 x 40 mm em PCB de até 650 x 380 mm. O fabricante informa velocidade máxima de 15.000 CPH e média de 12.000 CPH com reconhecimento visual; em produção real, a média de referência da ALLPOINT é de 8.000 a 10.000 CPH. São 70 posições de alimentador de 8 mm, 38 na frente e 32 atrás, e dois monitores para operar a máquina dos dois lados.
O cabeçote de 8 bicos montando componentes SMD na PCB, ao lado do banco de alimentadores em fita.
A insersora numa linha SMT com impressora de pasta de solda, transportadores e forno de refusão.
Uma câmera de marca fiducial (Mark), 8 câmeras de reconhecimento de alta velocidade, que reconhecem os componentes de forma síncrona, e uma câmera de alta precisão de 8 megapixels. A câmera de precisão fica na parte traseira, o que libera a frente da máquina para mais alimentadores.
Um cabeçote com 8 bicos (8 eixos Z), compatíveis JUKI, coleta até 4 grupos de componentes ao mesmo tempo. Os bicos têm amortecimento por mola, com curso de 5,0 mm, o que reduz a queda de componentes na coleta e na montagem. A rotação do componente vai de 0 a 360°, sincronizada com o movimento.

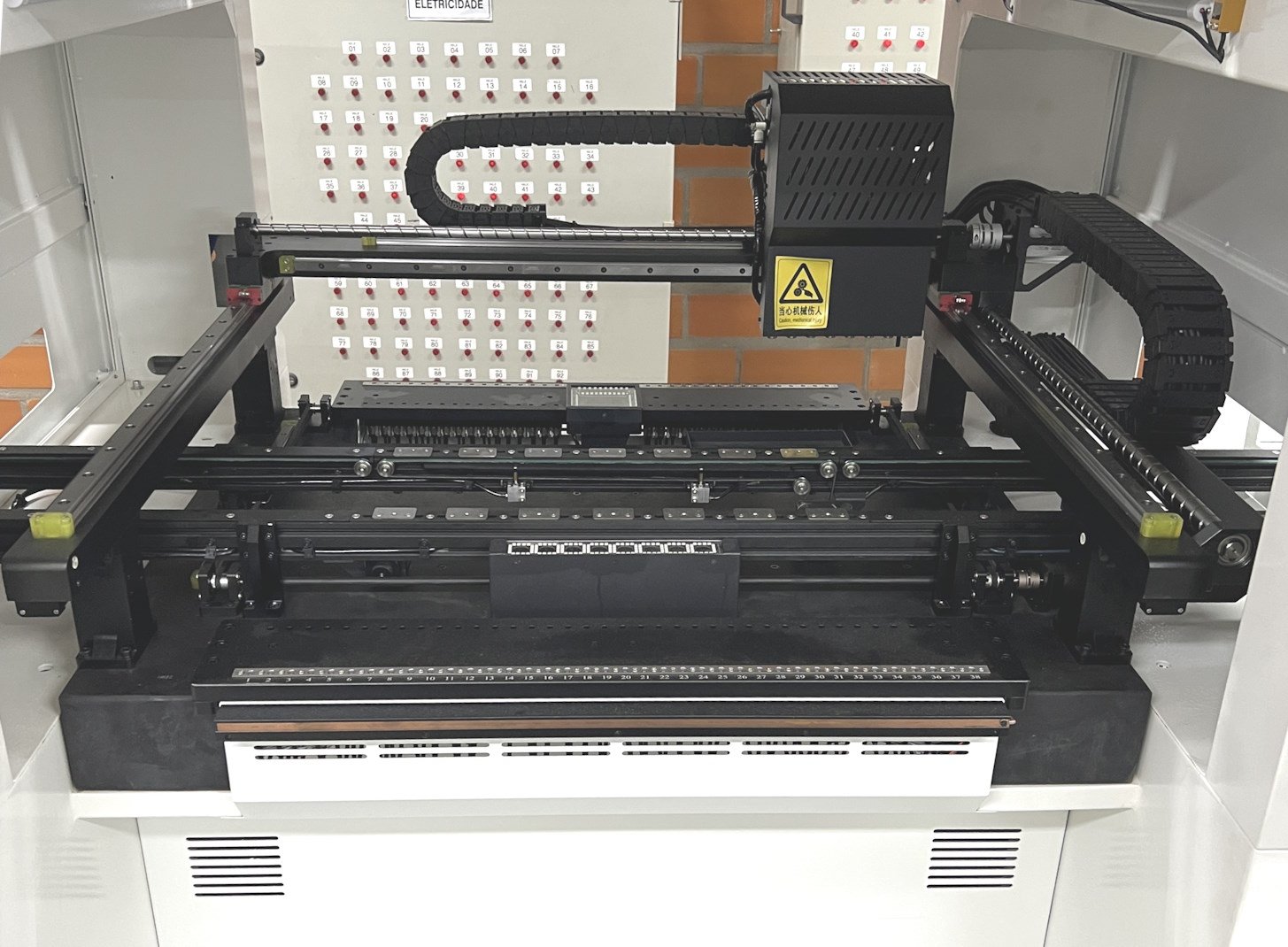

Servomotores CA Panasonic série A6, com encoder de 23 bits, e drivers Panasonic DPS de alta velocidade. Nos eixos X e Y, fuso de esferas TBI retificado e guias lineares TBI para carga pesada, com aceleração e desaceleração em curva. A precisão de posicionamento é de 0,01 mm.
Dois monitores industriais de 17 polegadas (4:3, 1280 x 1024), um de cada lado, permitem operar a máquina pela frente e por trás sem dar a volta nela. Botões dedicados para offline, reset, operação automática e limpar alarme.
O transportador mantém uma placa em espera, uma em montagem e uma aguardando saída, da esquerda para a direita, com posicionamento automático da PCB. Ao terminar uma placa, a produção continua sem esperar o retorno à posição inicial. O ajuste de largura, manual ou automático, tem transmissão bilateral, para que as duas extremidades fiquem com a mesma largura.

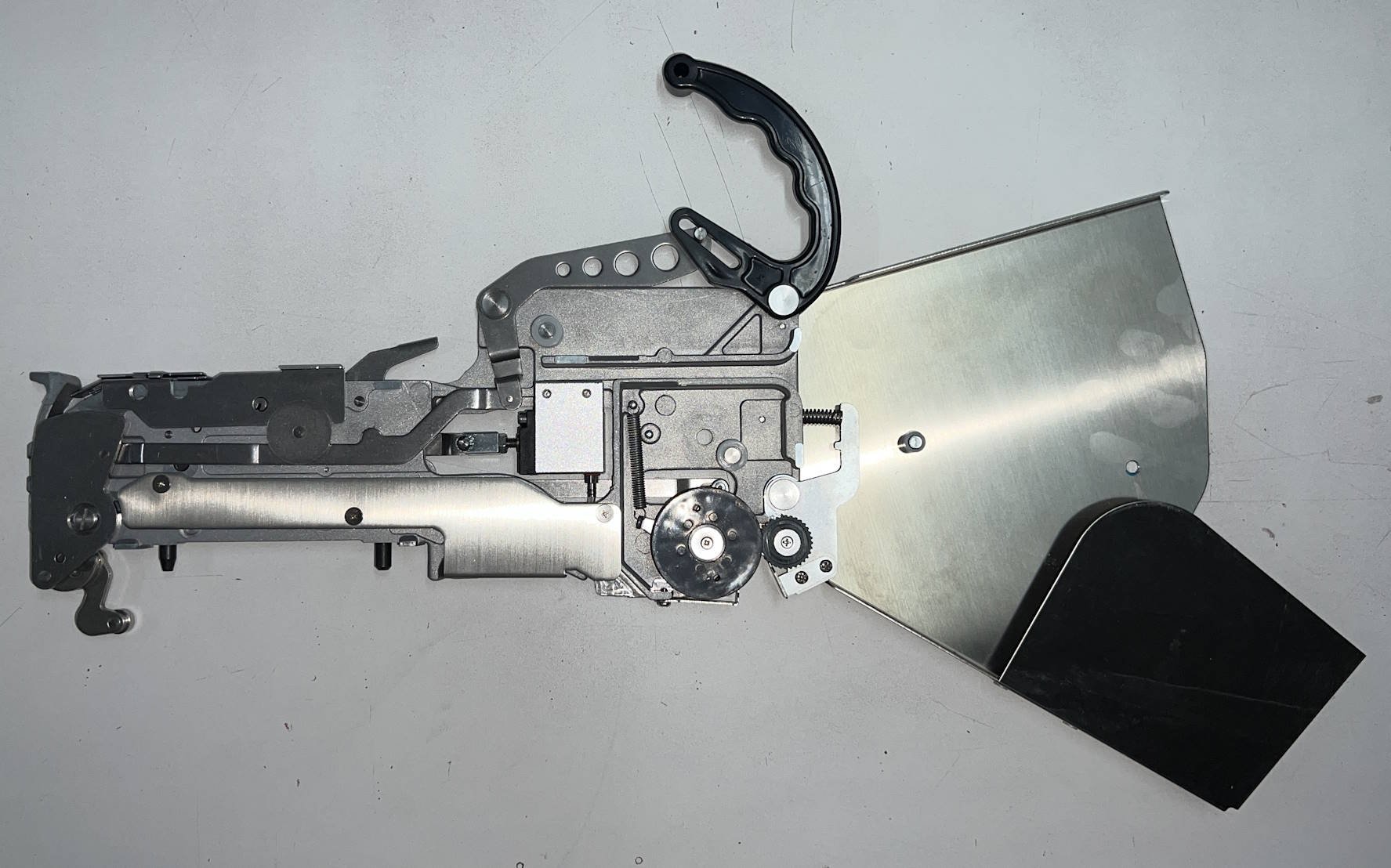

70 posições para alimentadores de 8 mm, 38 na frente e 32 atrás, pneumáticos ou elétricos, com troca livre entre os tipos. A máquina aceita alimentadores em fita de 8 a 32 mm, alimentador vibratório e 12 conjuntos de bandejas de CI. A mesa de trabalho é de mármore de 10 cm, para estabilidade mecânica e precisão de montagem.

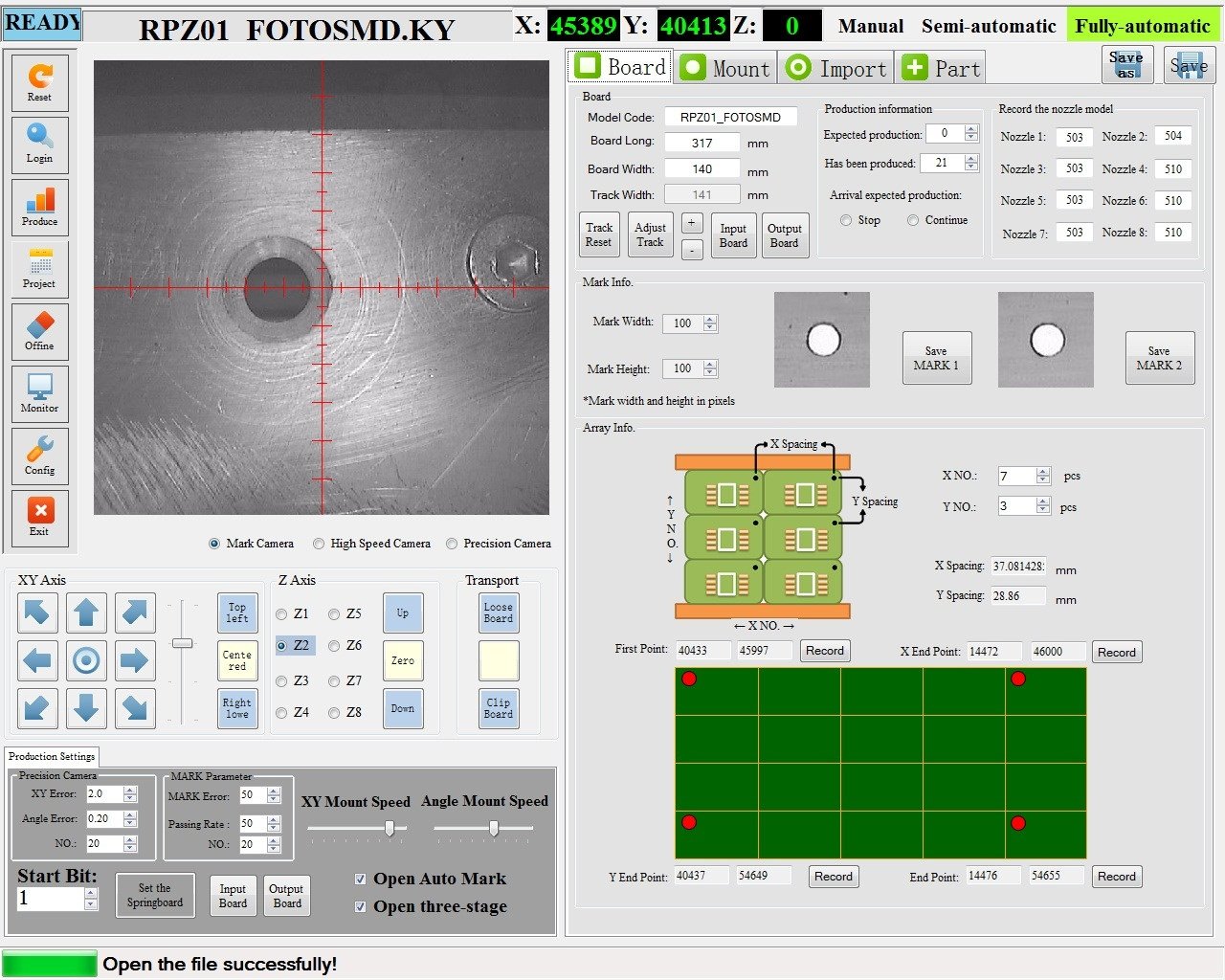

Software próprio sobre Windows, com programação ponto a ponto, visual ou por importação de coordenadas do arquivo da PCB, e modos manual, semiautomático e automático. A máquina conecta sinais automaticamente com os equipamentos nas duas extremidades da linha SMT e reduz a velocidade ou para quando a tampa é aberta.
| Cabeçote de montagem | 1 cabeçote com 8 bicos (8 eixos Z) |
|---|---|
| Velocidade máxima de montagem | 15.000 CPH |
| Velocidade média de montagem (com reconhecimento visual) | 12.000 CPH |
| Velocidade média real em produção (referência ALLPOINT) | 8.000 a 10.000 CPH |
| Precisão de posicionamento | 0,01 mm |
| Rotação do componente | 0 a 360°, sincronizada com o movimento |
| Componentes aplicáveis | 0201, 0402, 0603, 0805, 1206 e até 5050; LEDs SMD, diodos, transistores, SOT e SOP; QFP e BGA de até 40 x 40 mm com passo a partir de 0,3 mm, incluindo QFP-256 |
| Coleta simultânea | Até 4 grupos de componentes ao mesmo tempo |
| Câmeras de reconhecimento | 10 no total: 1 câmera de marca fiducial (Mark), 8 câmeras de reconhecimento de alta velocidade e 1 câmera de alta precisão de 8 megapixels |
| Posições de alimentador | 70 posições de 8 mm (38 frontais + 32 traseiras) |
| Tipos de alimentador | Em fita de 8, 12, 16, 24 e 32 mm, pneumáticos ou elétricos (troca livre entre os tipos); alimentador vibratório |
| Bandejas de CI | Suporte a 12 conjuntos |
| Bicos | Compatíveis JUKI, com amortecedor por mola; curso de 5,0 mm |
| Motores | Servomotores CA Panasonic série A6, encoder de 23 bits |
| Sistema de acionamento | Drivers Panasonic DPS de alta velocidade |
| Transmissão X/Y | Fuso de esferas TBI retificado e guias lineares TBI para carga pesada |
| Movimento X/Y | Aceleração e desaceleração em curva, com interpolação linear |
| Mesa de trabalho | Mármore, 10 cm |
| Transportador de placas | 3 estágios (espera, montagem e saída), da esquerda para a direita, com posicionamento automático da PCB; ajuste de largura manual e automático, com transmissão bilateral |
| Abertura da tampa durante a operação | Reduz a velocidade ou para |
| Área máxima da PCB | 650 x 380 mm |
|---|---|
| Curso máximo X/Y | 750 x 670 mm |
| Curso máximo Z | 20 mm |
| Dimensões externas (L x P x A) | 1410 x 1280 x 1500 mm |
| Peso | 680 kg |
| Alimentação elétrica | 220 V, 50/60 Hz |
|---|---|
| Potência média | 750 W |
| Ar comprimido | 0,5 a 0,6 MPa |
|---|---|
| Vácuo dos bicos | Gerador de vácuo de acionamento rápido, com quebra de vácuo |
| Sistema operacional | Software próprio sobre Windows, compatível com Windows XP e Windows 7 |
|---|---|
| Programação | Ponto a ponto, visual ou por importação de coordenadas do arquivo da PCB |
| Otimização de montagem | Ao fim da montagem, a produção continua sem esperar o retorno à posição inicial |
| Modos de operação | Manual, semiautomático e automático |
| Monitores | 2 monitores industriais de 17", 4:3, 1280 x 1024, operação pela frente e por trás |
| Botões de comando | Offline, reset, operação automática e limpar alarme |
| Conexão com a linha | Conexão automática de sinais com os equipamentos nas duas extremidades |
Especificações sujeitas a alteração pelo fabricante sem aviso prévio.
Segundo o fabricante, 15.000 CPH é a velocidade máxima de montagem e 12.000 CPH é a média com reconhecimento visual dos componentes. A faixa de 8.000 a 10.000 CPH é a média de referência da ALLPOINT para produção real.
Passivos 0201, 0402, 0603, 0805 e 1206, até 5050, LEDs SMD, diodos, transistores, SOT e SOP, e QFP e BGA de até 40 x 40 mm com passo a partir de 0,3 mm, incluindo QFP-256.
A área máxima da PCB é de 650 x 380 mm. O transporte é da esquerda para a direita, em 3 estágios.
São 70 posições de 8 mm, 38 na frente e 32 atrás, para alimentadores pneumáticos ou elétricos. A máquina aceita alimentadores em fita de 8, 12, 16, 24 e 32 mm, alimentador vibratório e 12 conjuntos de bandejas de CI.
Alimentação de 220 V, 50/60 Hz, com potência média de 750 W, e ar comprimido de 0,5 a 0,6 MPa. A máquina mede 1410 x 1280 x 1500 mm (largura x profundidade x altura) e pesa 680 kg.
Sim. Ela conecta sinais automaticamente com os equipamentos nas duas extremidades da linha e opera nos modos manual, semiautomático e automático.
A máquina recebe os componentes de alimentadores em fita, bandeja ou tubo. O cabeçote coleta cada componente com bicos a vácuo, o sistema de visão corrige a posição e o ângulo do componente e localiza a placa pelas marcas fiduciais. Em seguida, o bico coloca o componente sobre os pads da PCB, na sequência do programa.
A ALLPOINT importa e representa equipamentos para montagem de placas SMT e PTH no Brasil e dá suporte para instalação, treinamento e manutenção da KAYO A8L.
Para dimensionar alimentadores e bandejas para o seu mix de produtos, receber manuais técnicos ou dados de embalagem para transporte, fale com a ALLPOINT.
