Separação de placas de circuito impresso com dupla ferramenta — fresadora e disco de corte — de extrema precisão. Estrutura de baixa vibração em mármore, componentes principais importados do Japão e câmera fiducial para correção de coordenadas e teaching.
Fresa + Disco de corte
Depanelizadora de placas com dupla ferramenta — fresadora e disco de corte — de extrema precisão. Mecânica de alta robustez, com câmera fiducial para correção de coordenadas e teaching.
Estrutura de baixa vibração feita em mármore, com elementos principais importados do Japão, tudo controlado por um software gráfico e moderno baseado em Windows, para rápida confecção de programas.
Assista aos vídeos para uma melhor percepção do funcionamento da depanelizadora EXE 380 em linha de produção.
Recursos que garantem estabilidade, precisão e produtividade na separação de placas SMT e PTH.
Depanelizadora totalmente automática que utiliza spindle NSK de alta velocidade para o corte, reduzindo significativamente o estresse mecânico sobre a placa. Alta precisão, baixa inércia e resposta rápida.
As duas mesas comportam dois gabaritos e cortam dois produtos diferentes simultaneamente, com guias lineares duplas e plataformas acionadas por cilindros — conversíveis de dupla para única, ampliando a área útil.
A área de carga e descarga, nas duas mesas com eixo Y independente, conta com sistema de segurança por cortina de luz, evitando erros manuais e atendendo aos requisitos de segurança.
Mesa dupla de mármore que confere elevada estabilidade ao equipamento e maior eficiência na separação. As duas superfícies podem ser unificadas em uma única mesa.
Interface gráfica amigável, com alternância de idioma (chinês/inglês), que simplifica a edição e permite a criação rápida de programas multiponto sobre plataforma Windows.
O software oferece múltiplos níveis de permissão de acesso, prevenindo operações acidentais e organizando as responsabilidades de cada operador.
Estrutura de spindle com aspiração inferior de pó, empregando spindle importado de alta velocidade. O sistema de detecção monitora o estado da fresa em tempo real.
Emprega fusos de esferas retificados e guias lineares de alta precisão, assegurando a precisão de corte do equipamento ao longo de toda a vida útil.
O mecanismo de corte utiliza braços com servoacionamento AC de seis eixos (X-Y1-Y2-Z), com desempenho estável. A movimentação ocorre nos eixos X e Y.
Adota controlador de movimento CNC dedicado e independente, com a parte de controle integrada em um único conjunto: estabilidade de malha, alta precisão, resposta rápida e forte imunidade a interferências.
Funções de corte em linhas retas, arcos e bordas irregulares, com detecção de quebra de ferramenta para proteger a produção e o próprio equipamento.
Pinos de localização (locate PIN) para gabaritos universais e compatibilidade com gabaritos de outras marcas, reduzindo custos futuros de ferramental.
Spindle de alta velocidade importado do Japão (máx. 60.000 RPM), com baixo estresse de corte, alta precisão e maior eficiência de processamento.

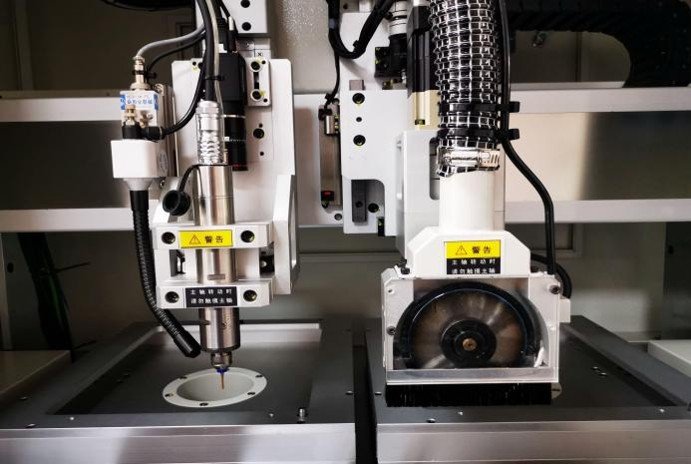

Ferramenta combinada resolve o corte de painéis com sulco em V (V-groove) e de furos de picote (stamp hole), com eixo do disco que gira 90° para corte bidirecional em X e Y.
A fresa e o disco de corte são integrados em um único conjunto, resolvendo tanto o corte de painéis com sulco em V (V-groove) quanto os de furos de picote (stamp hole). O eixo do disco pode girar 90°, permitindo o corte bidirecional de sulcos em V nos eixos X e Y.

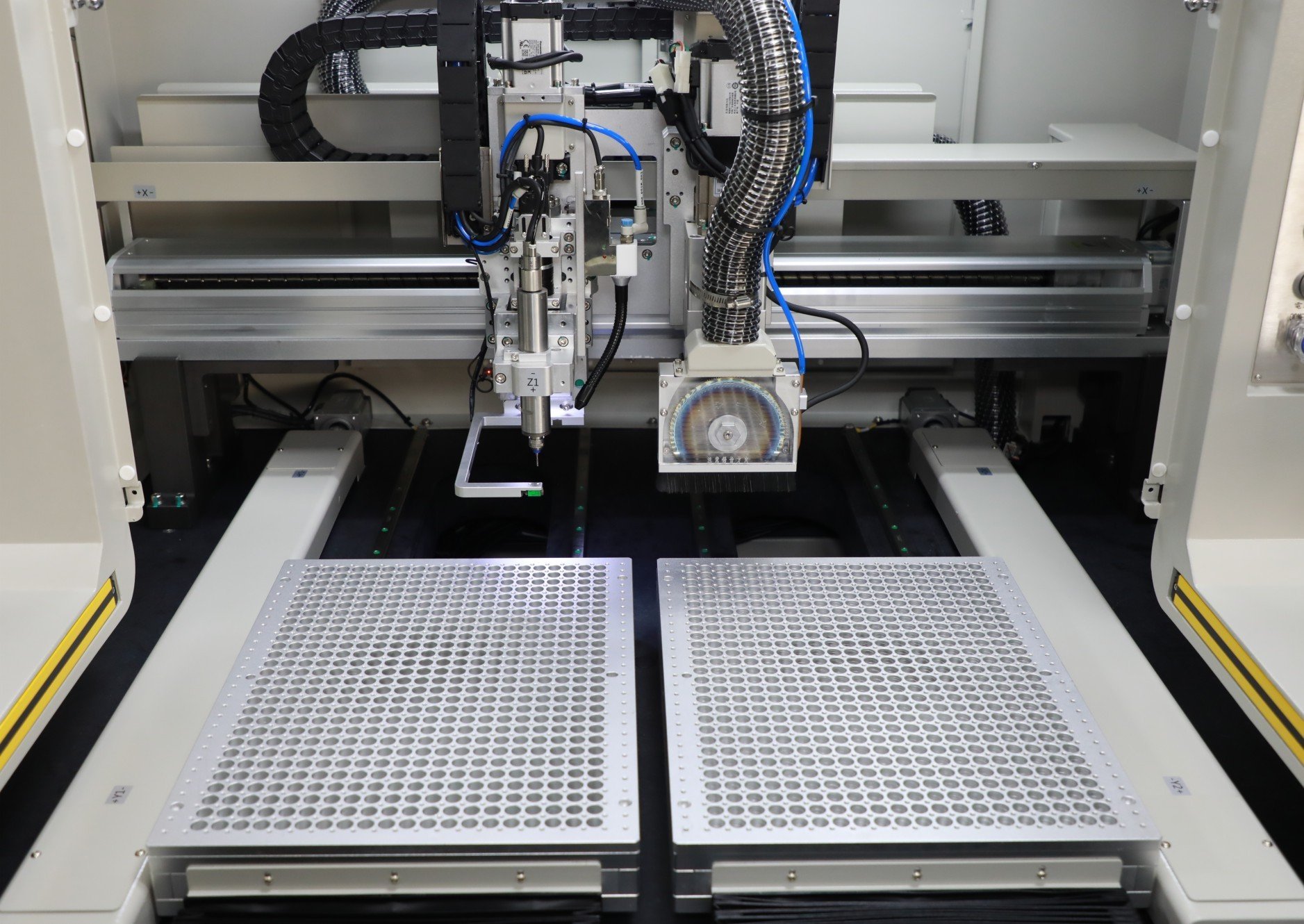

A estrutura de plataforma dupla com eixo Y independente utiliza servomotores e fusos com guias lineares na transmissão das mesas esquerda e direita. O resultado é maior velocidade de processamento, alta produtividade e grande estabilidade, elevando de forma expressiva a eficiência de produção.

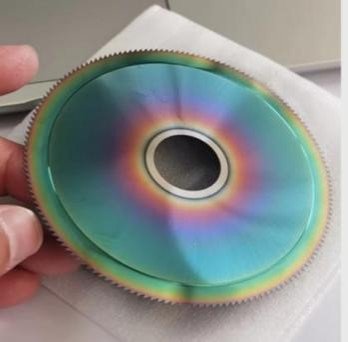

Disco de corte de alto desempenho para separação de placas, com geometria e material selecionados para máxima durabilidade e acabamento.

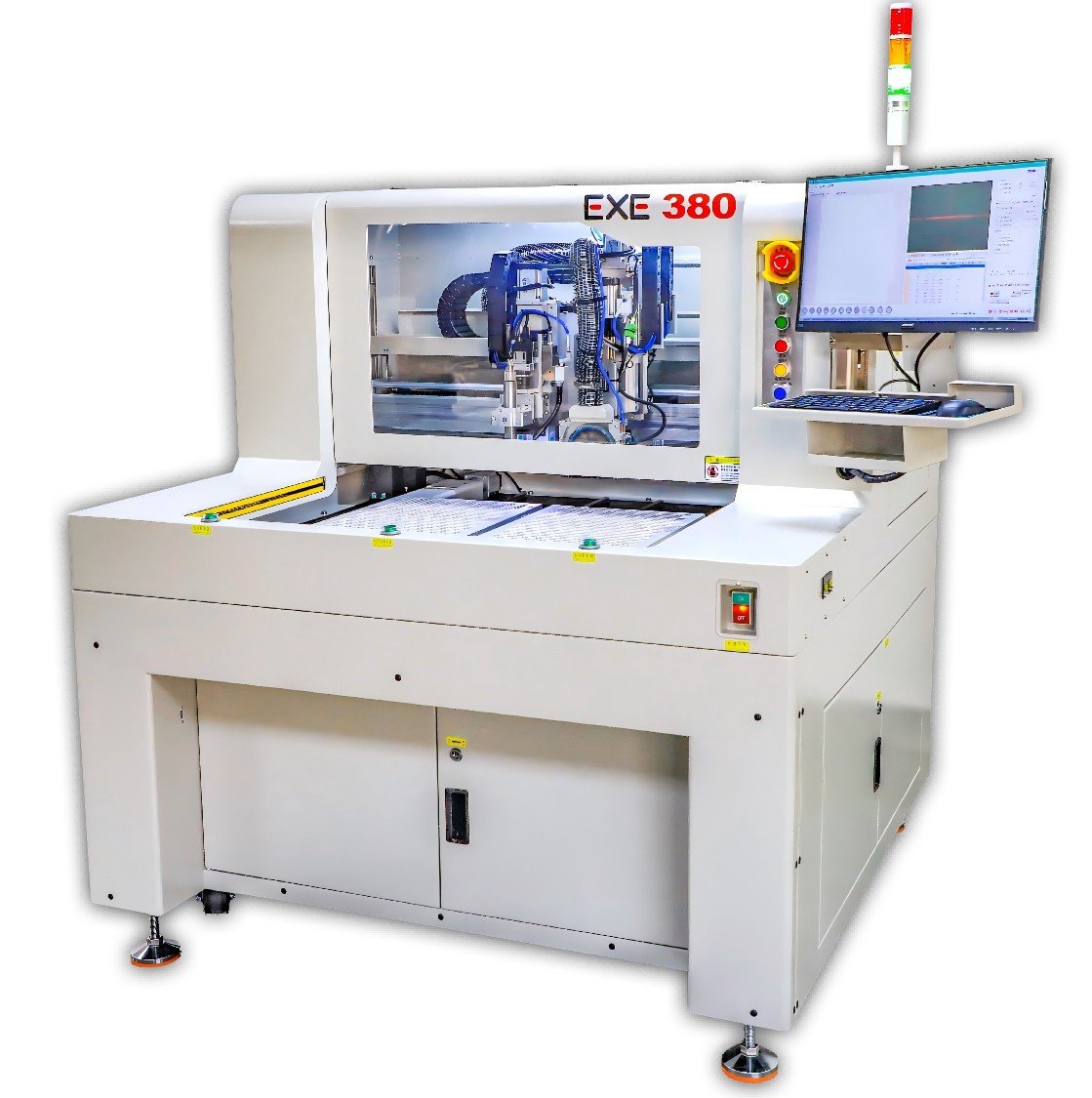

Depanelizadora offline integrada de fresa e serra (EXE 380 Offline Integrated Milling & Sawing Depaneling Machine).
| Seção / Parâmetro | Especificação / Valor |
|---|---|
| 01 — Parâmetros de corte | |
| Precisão de corte | ±0,05 mm |
| Precisão de repetição | ±0,02 mm |
| Velocidade máxima de deslocamento | Eixos X e Y: 1000 mm/s · Eixo Z: 800 mm/s |
| Velocidade de corte | 0–100 mm/s |
| Tamanho da PCB | Padrão: 350 × 450 mm (customizável) |
| Espessura da PCB | 0,3–6 mm |
| Diâmetro da fresa | 0,8–3,0 mm |
| Espessura do disco de corte | 0,25–0,3 mm |
| 02 — Parâmetros de controle | |
| Modo de controle XYZ | Controlador de movimento CNC |
| Rotação máxima do spindle | Spindle NSK (Japão) — 60.000 RPM |
| Sistema de aspiração | Superior / inferior (opcional) |
| Tipo de fresa | Rotação à direita para aspiração superior · Rotação à esquerda para aspiração inferior |
| Pistola de ar ionizante | Pressão de equilíbrio iônico ≤ 15 V em relação ao terra · Conforme ESD 12M09158A58 |
| Apoio da PCB | Multiapoio, gabarito especial |
| Acionamento XYZ | Servo AC |
| 03 — Imagem (visão / marcas fiduciais) | |
| Tipos de marca | Padrão, circular e quadrada |
| 04 — Funções | |
| Funções de corte | Linhas retas, semicírculos e arcos · Cópia espelhada |
| Funções de corte (adicionais) | Rotação de cópias · Cópia em matriz |
| Compensação automática | Incluída |
| 05 — Equipamento / Ambiente | |
| Alimentação | AC 220 V ±10% · 50/60 Hz · 2 kW |
| Ar comprimido | 4–6 kg/cm² |
| Temperatura de operação | -20 °C a +45 °C |
| Umidade de operação | 30% a 60% |

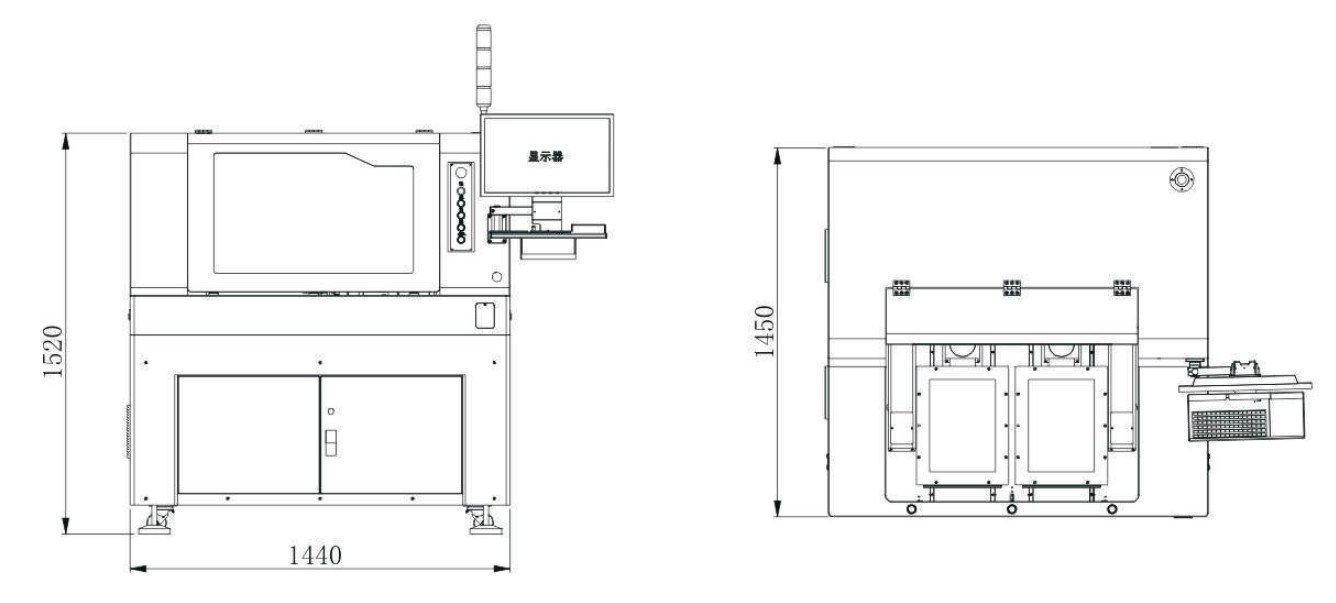

| Dimensões da máquina | Padrão: 1440 × 1450 × 1520 mm |
| Peso | 890 kg |
Fabricante do equipamento EXE 380, especializado em máquinas de automação para separação de placas de circuito impresso, com componentes principais importados do Japão.
