Microscópios de medição para medição dimensional 2D e 3D, análise de altura e de perfil de superfície

Name: MCscope MC-A200B
Brand: MCscope

Os microscópios de medição MCscope oferecem medição 2D e 3D precisa, análise de altura e perfilometria de superfície para componentes em micro escala. Equipados com óptica de alta resolução, mesas XYZ motorizadas e software de medição calibrado, entregam medições exatas, repetíveis e sem contato.

Indicados para manufatura eletrônica, encapsulamento de semicondutores, inspeção de PCI, usinagem de precisão e ciência dos materiais, permitem que engenheiros detectem defeitos de superfície, meçam características complexas e realizem análise dimensional com eficiência em ambientes industriais, de laboratório e de P&D.

Fale com um especialista Ver os modelos

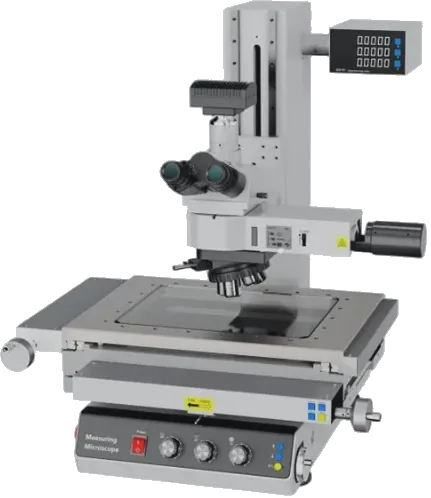

Microscópio de medição MCscope MC-A200B com mesa XYZ, oculares e contador digital

O que é um microscópio de medição?

Um microscópio de medição é um sistema óptico de medição de precisão usado em inspeção dimensional 2D e 3D, medição de altura, análise de profundidade e avaliação de perfil de superfície. Combinando imagem de alta resolução, software de medição e mesas de precisão, permite a medição exata e sem contato de detalhes em micro escala em aplicações eletrônicas, de semicondutores e industriais.

Medição dimensional 2D e 3D
Medição de altura e profundidade
Análise de perfil de superfície
Posicionamento XYZ motorizado
Relatório de medição e exportação de dados
Inspeção sem contato

Microscópios de medição costumam ser usados quando a medição sem contato é necessária, especialmente em componentes delicados, reflexivos ou em micro escala.

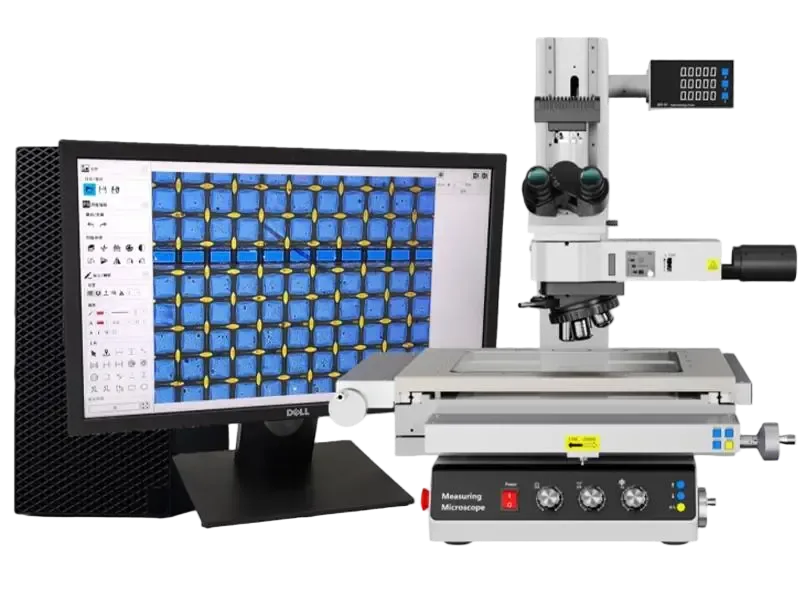

Microscópio de medição MCscope com grande mesa mecânica XYZ para inspeção de wire bond

Como escolher um microscópio de medição

A escolha do microscópio de medição certo depende do tipo de medição, da exatidão exigida e das características da amostra.

Medição 2D — verificação de comprimento, diâmetro, ângulo e espaçamento
Medição 3D — análise de geometrias complexas e inspeção dimensional
Medição de altura — avaliação de altura de degrau, via cega e profundidade de ranhura
Medição de perfil de superfície — análise de topologia e perfil de superfície
Profundidade de campo estendida (EDF) — imagem nítida de amostras irregulares ou com vários níveis
Software de medição — detecção automática de bordas, análise de dados e geração de relatórios

Aplicações como inspeção de PCI, medição de semicondutores, manufatura de precisão e análise de materiais podem exigir configurações diferentes de microscópio, conforme a exatidão de medição e o fluxo de trabalho.

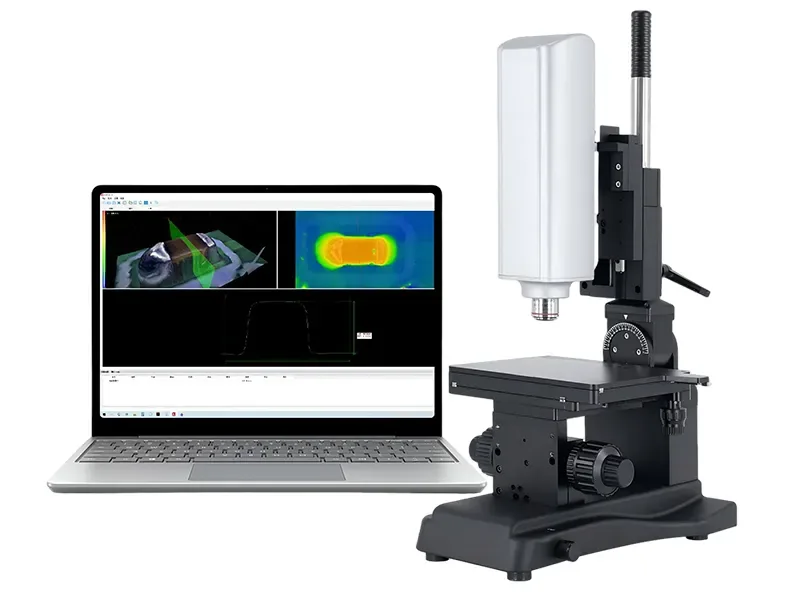

Microscópio de medição 3D MCscope MC-HX2000 ao lado de notebook com software de perfil 3D

Por que escolher os microscópios de medição MCscope?

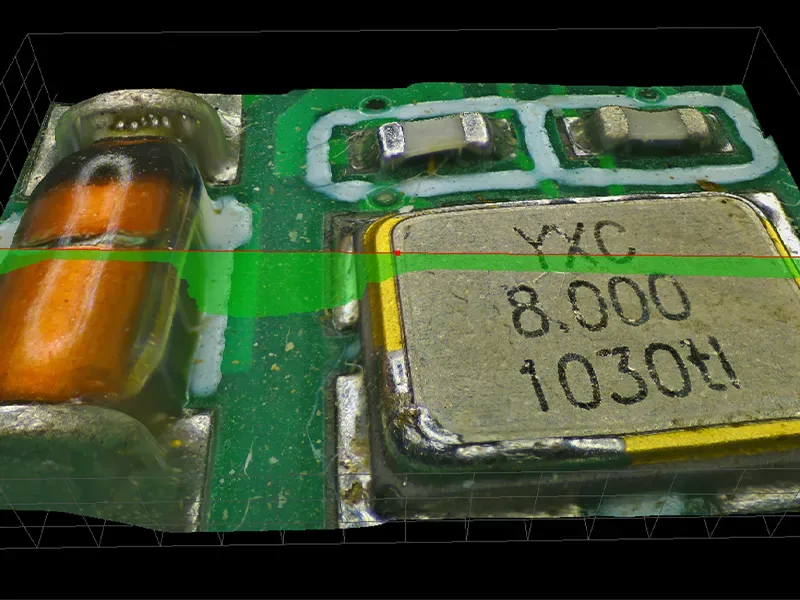

Costura de imagens 3D com microscópio de medição para medição dimensional de grande área em PCI

Medição dimensional 2D e 3D precisa

Os microscópios de medição MCscope combinam óptica calibrada e software de medição profissional para entregar medição 2D, medição 3D, medição de altura e análise dimensional confiáveis. Projetados para tarefas de inspeção de precisão, ajudam a garantir resultados consistentes entre diferentes amostras e fluxos de trabalho.

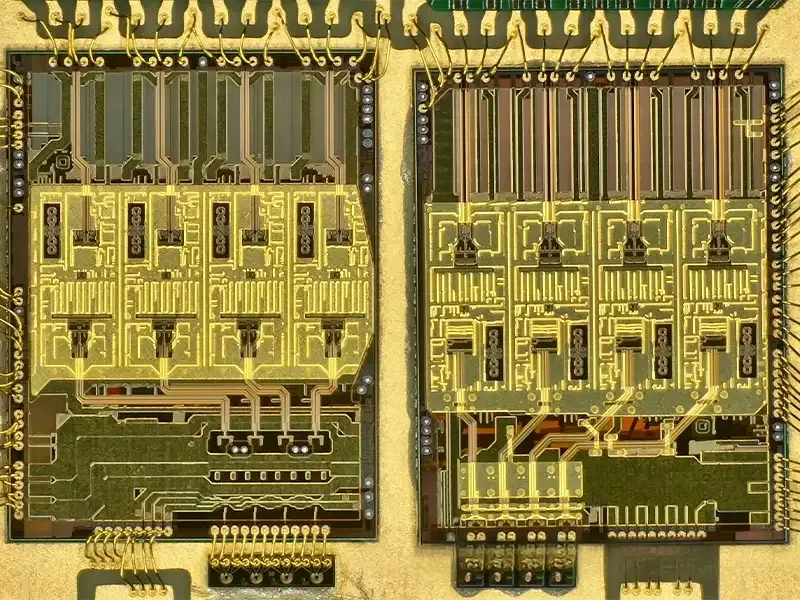

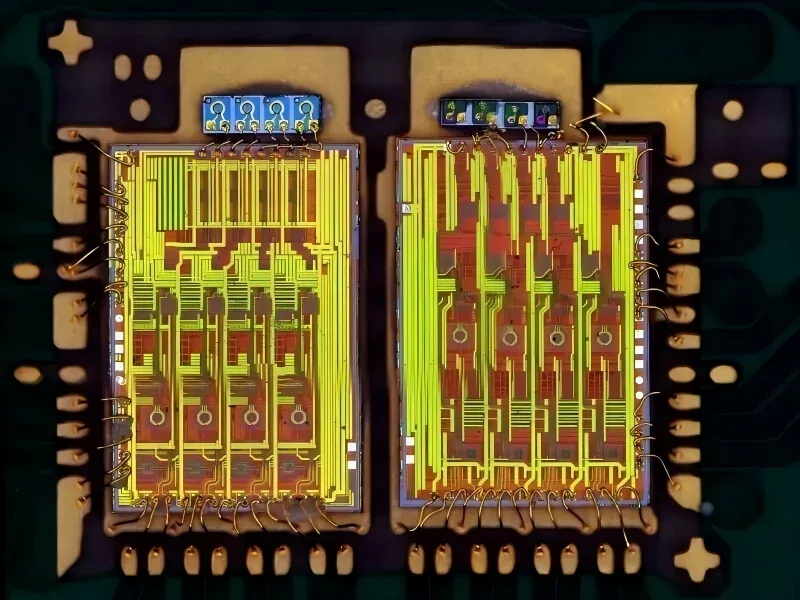

Inspeção de wire bonding em semicondutor com microscópio de medição 3D EDF

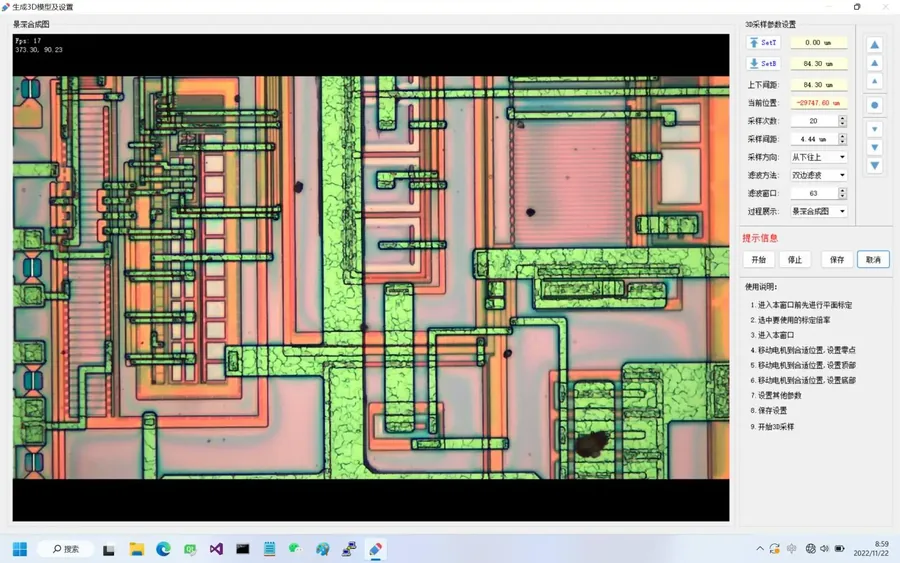

Imagem com profundidade de campo estendida (EDF) para amostras complexas

Superfícies irregulares e componentes com várias alturas são difíceis de inspecionar com microscópios convencionais. Os sistemas MCscope utilizam tecnologia de profundidade de campo estendida (EDF) para criar imagens totalmente focadas, aumentando a exatidão da medição e a eficiência da inspeção.

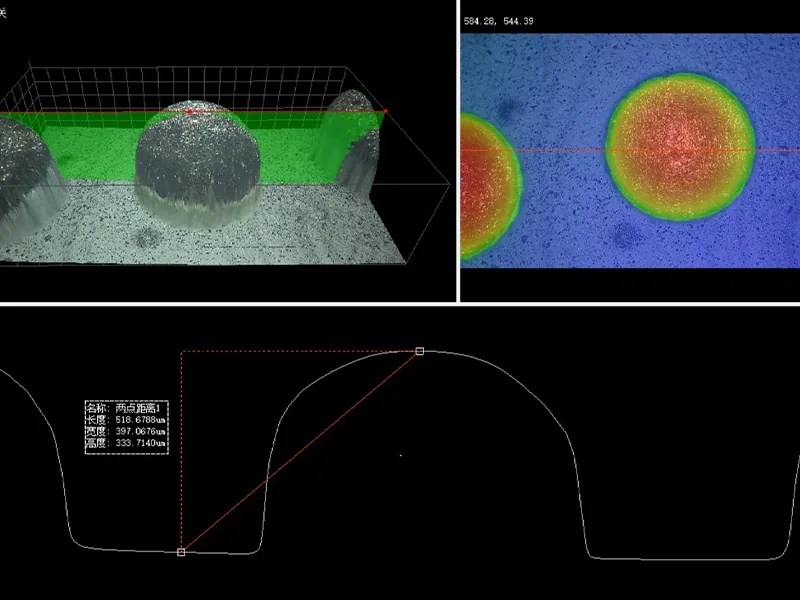

Medição 3D de encapsulamento de semicondutor para análise de altura e de perfil de superfície

Medição de altura e análise de perfil de superfície

Além da inspeção dimensional básica, os microscópios de medição MCscope permitem medição de altura, análise de profundidade e medição de perfil de superfície, para avaliar ranhuras, degraus, vias cegas, esferas de solda e outras características em micro escala sem contato físico.

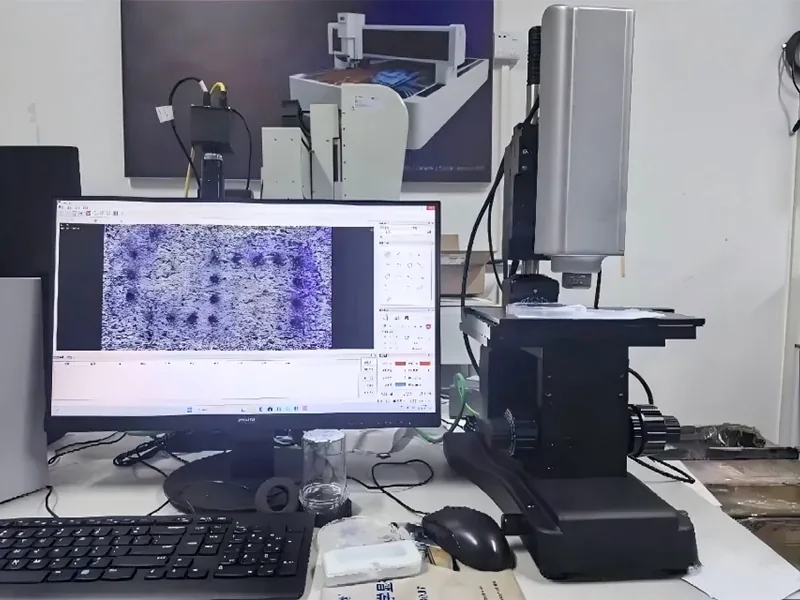

Microscópio de medição 3D industrial para inspeção dimensional de precisão

Sistema óptico estável para resultados repetíveis

Medição exata depende da estabilidade do sistema. Construídos com estruturas mecânicas rígidas, mecanismos de foco de precisão e óptica de alta qualidade, os microscópios MCscope oferecem excelente repetibilidade para aplicações de inspeção industrial e metrologia.

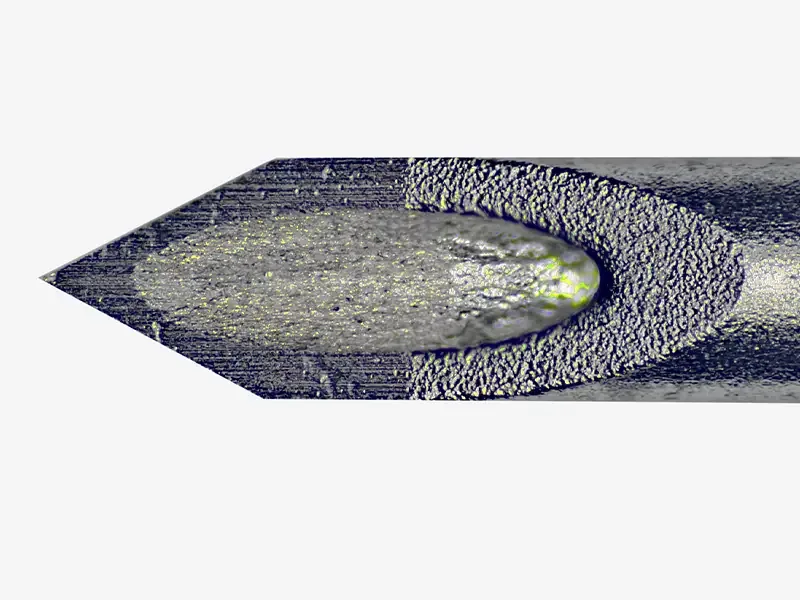

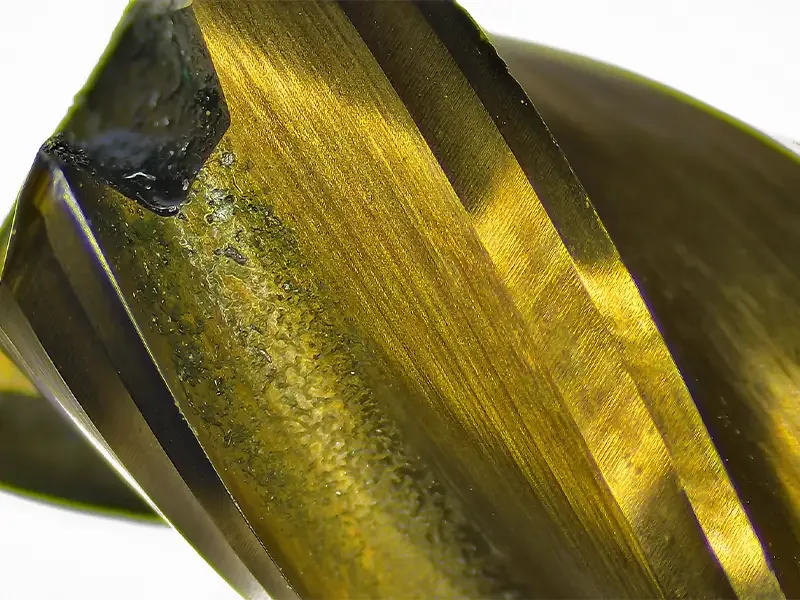

Imagem antirreflexo para medição de perfil de superfície com microscópio de medição 3D

Projetado para fluxos de inspeção industrial

Recursos como foco motorizado, captura de imagem, relatório de medição e observação em vários ângulos ajudam a agilizar os processos de inspeção em controle de qualidade, análise de falhas, P&D e produção.

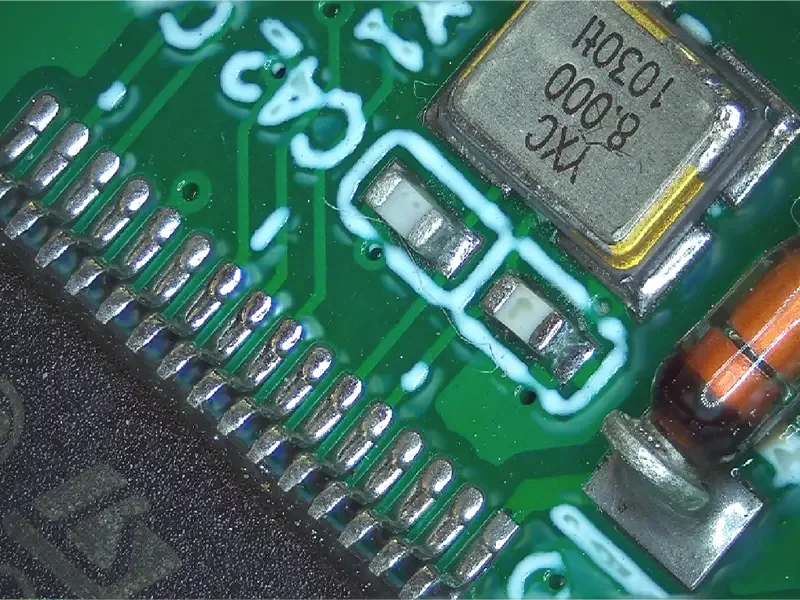

Inspeção de PCI e medição dimensional com microscópio de medição em ampliação de 50X

Soluções versáteis para diversas indústrias

Os microscópios de medição MCscope são amplamente usados em inspeção de PCI, encapsulamento de semicondutores, usinagem de precisão, análise de materiais e controle de qualidade, atendendo a uma ampla gama de tarefas de medição dimensional e inspeção.

Tarefas de medição comuns realizadas com um microscópio de medição

Microscópios de medição são amplamente usados em inspeção dimensional de precisão e medição sem contato em aplicações de eletrônica, semicondutores, manufatura e laboratório.

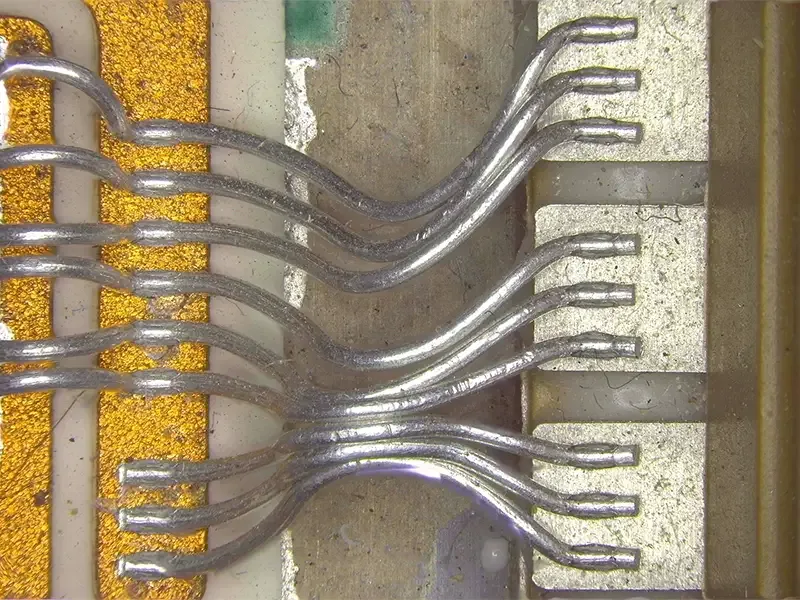

Medição dimensional 2D

Meça comprimento, largura, diâmetro, ângulos, passo (pitch) e espaçamento de características em micro escala com alta exatidão. Aplicações típicas incluem inspeção de trilhas de PCI, análise de BGA e medição de componentes de precisão.

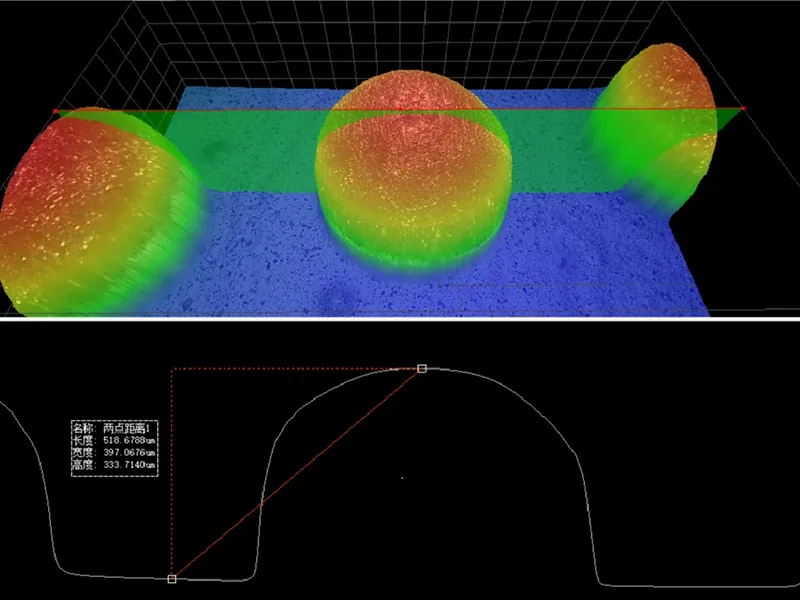

Medição 3D de altura de esfera de solda para inspeção e controle de qualidade de PCI

Medição de altura

Analise altura de degrau, altura de componente, altura de junta de solda e outras dimensões verticais difíceis de medir com ferramentas convencionais. Inclui inspeção de esferas de solda, medição de vias cegas e perfil vertical de componentes eletrônicos.

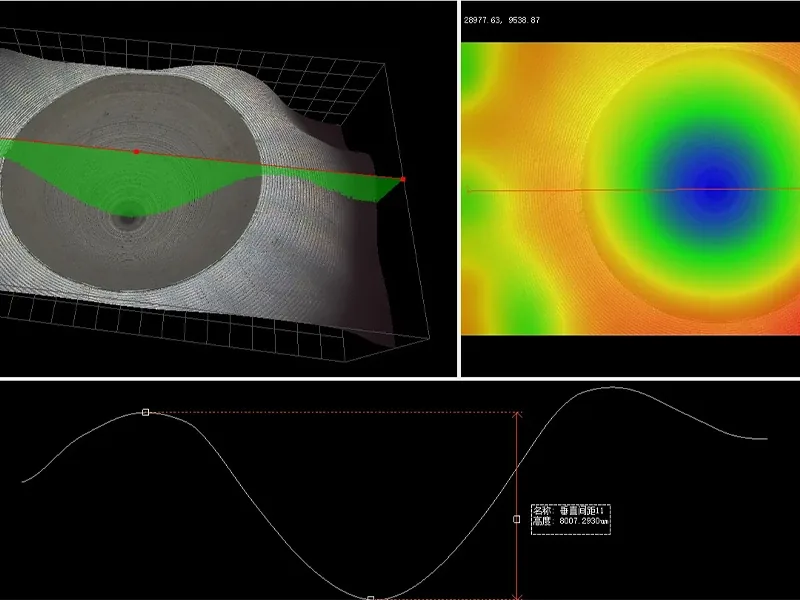

Medição 3D de profundidade de furo cônico com microscópio de medição 3D

Medição 3D e perfilometria de superfície

Gere modelos 3D e perfis de superfície detalhados para avaliar ranhuras, saliências, planicidade de superfície e geometrias complexas. Aplicações comuns incluem avaliação de perfil de superfície, medição de características de wafer e análise de peças micromecânicas.

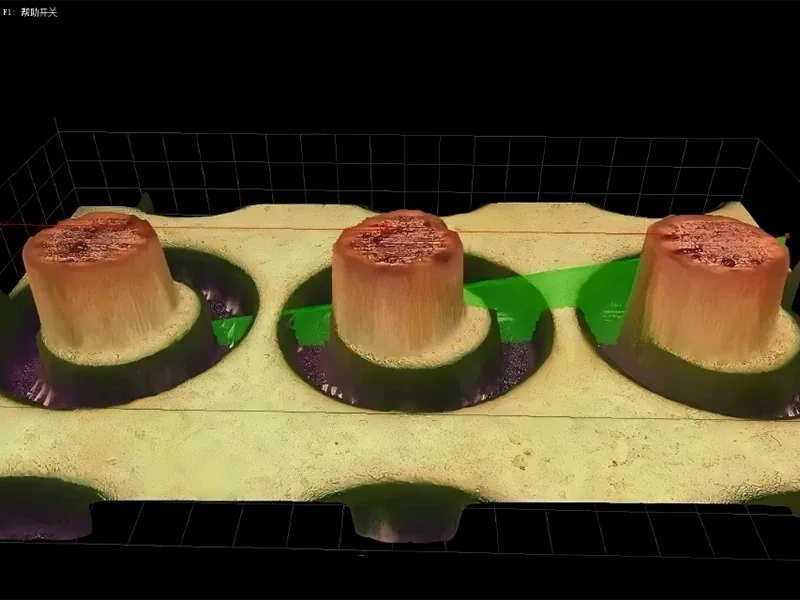

Medição de altura em PCI e análise de perfil de superfície 3D com microscópio de medição 3D EDF

Medição de profundidade

Meça furos cegos, microvias, rasgos e características rebaixadas em PCI e componentes semicondutores. A medição exata de profundidade ajuda a verificar dimensões críticas e a manter padrões de qualidade em PCI de alta densidade e encapsulamento de semicondutores.

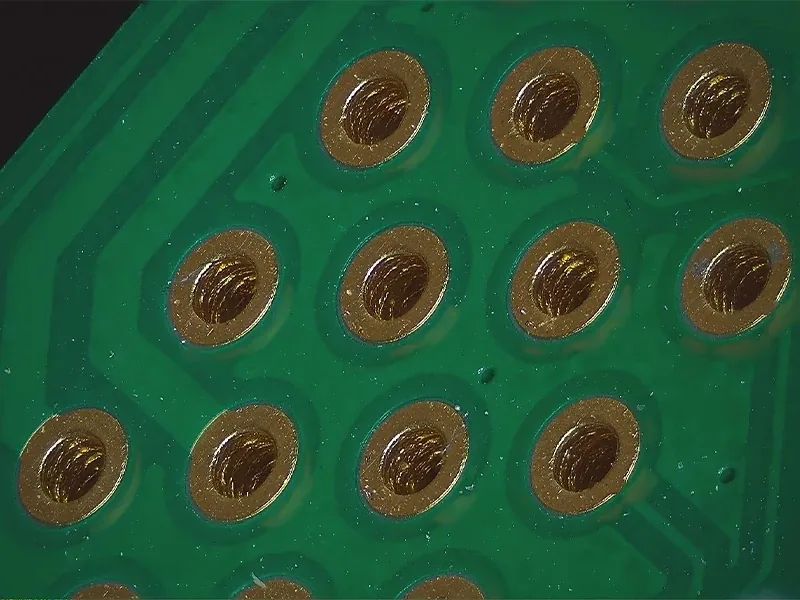

Inspeção na fabricação de PCI para medição de furo, pad e circuito com microscópio de medição

Inspeção de PCI e componentes eletrônicos

Inspecione juntas de solda, encapsulamentos BGA, conectores, trilhas de PCI e montagens eletrônicas enquanto realiza a verificação dimensional. Os casos de uso incluem medição de vias cegas, inspeção de esferas de solda e análise de BGA.

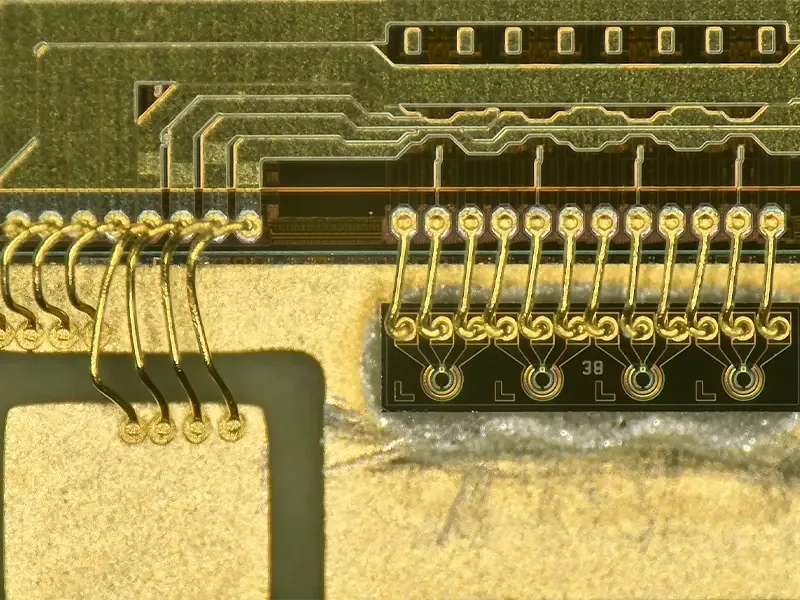

Inspeção de wire bond em encapsulamento de semicondutor com microscópio de medição 3D

Medição em semicondutores e encapsulamento avançado

Avalie estruturas de wafer, dimensões de chip e características de encapsulamento para controle de qualidade e verificação de processo. Aplicações típicas incluem medição de características de wafer, inspeção de chips e análise de encapsulamento avançado.

Conheça a linha de microscópios de medição

Peça orientação técnica

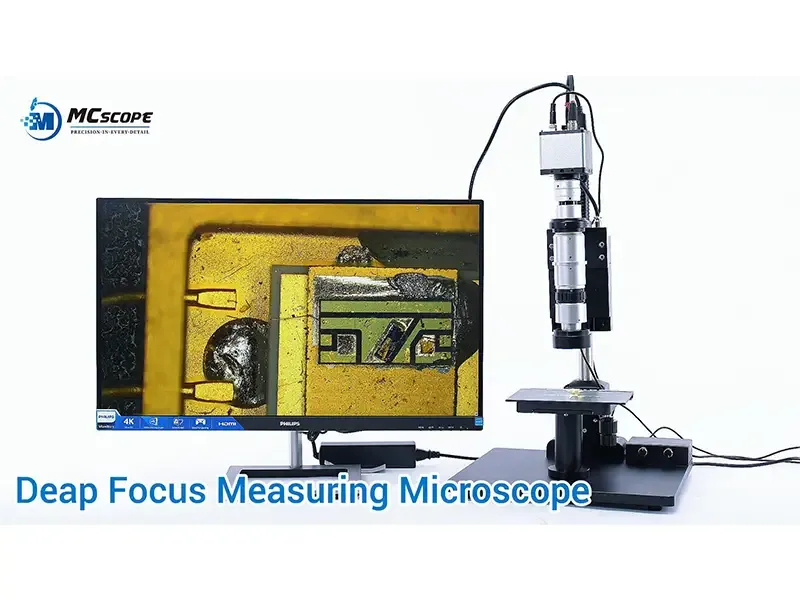

Microscópio de medição por empilhamento de foco MCscope MC-HX100 com monitor exibindo inspeção de PCI

Microscópio de medição por empilhamento de foco – MC-HX100

O MC-HX100 é um microscópio de medição por empilhamento de foco (focus stacking) projetado para medição 2D, medição de altura e medição de perfil de superfície em amostras irregulares. Combinando foco motorizado com tecnologia de profundidade de campo estendida (EDF), gera imagens totalmente focadas e permite análise dimensional exata em inspeção de PCI, inspeção de semicondutores, manufatura de precisão e análise de materiais.

Imagem com profundidade de campo estendida de alta velocidade
Foco motorizado inteligente para fusão rápida de profundidade
Ferramentas de medição 2D integradas
Ampliação variável – lentes intercambiáveis oferecem zoom de 33× a 3000×
Ferramentas de medição completas – dezenas de ferramentas de medição planar e de altura para análise XYZ
Observação multiângulo – mecanismo de inclinação permite observação angulada para a esquerda e para a direita
Mesa de inclinação ajustável – permite inspeção em vários ângulos para geometrias complexas

Parâmetro	Especificação
Modelo	MC-HX100
Tipo de microscópio	Microscópio de medição por empilhamento de foco
Ampliação óptica	0,7X – 4,5X
Ampliação total	40X – 245X
Método de foco	Motorizado / manual
Arquitetura de imagem	FPGA + ARM
Sistema operacional	Linux 3.10
Processador	Dual-core Cortex-A9
Frequência principal	1 GHz
Tamanho do sensor óptico	1/1,2″
Resolução	1920 × 1080 @ 30 FPS
Tamanho do pixel	5,8 × 5,8 μm
Interface de saída	HDMI + Gigabit Ethernet
Profundidade de campo estendida (EDF)	Suportada (algoritmo EDF de alta velocidade)
Funções de medição	Fotografia, medição
Funções de processamento de imagem	Supressão de reflexo, espelhamento de imagem, sobreposição de grade
Faixa de inclinação da plataforma	±90°
Curso da mesa (X / Y)	100 mm × 100 mm
Curso motorizado do eixo Z	50 mm
Altura máxima da amostra	220 mm
Aplicações típicas	Medição 2D, inspeção de superfícies irregulares, imagem por empilhamento de foco

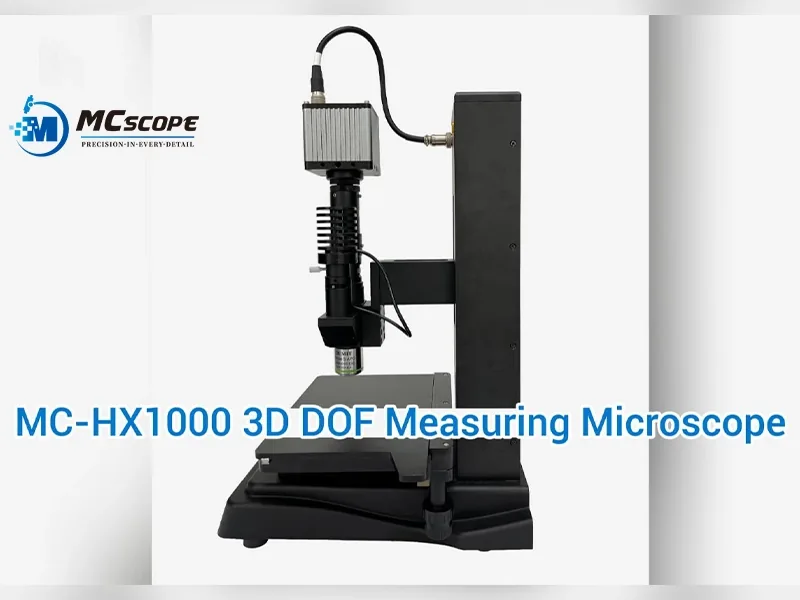

Microscópio de profundidade de campo estendida MCscope MC-HX1000

Microscópio de profundidade de campo estendida – MC-HX1000

O MC-HX1000 é um microscópio de medição de precisão com tecnologia de empilhamento de foco e profundidade de campo estendida (EDF), projetado para inspeção 2D e 3D de alta exatidão. Permite que engenheiros e técnicos capturem imagens totalmente focadas de superfícies irregulares, realizem análise dimensional em nível de mícron e gerem medições detalhadas de altura e de perfil de superfície. Indicado para eletrônica, wafers de semicondutor, inspeção de PCI e manufatura de precisão.

Medição 2D – medição de ponto, linha, ângulo, raio e área
Medição de altura 3D – análise de profundidade, altura de degrau, ranhura e espessura
Resolução XY de 0,1 μm – posicionamento de alta precisão para medição em nível de mícron
Perfilometria de superfície 3D – avaliação quantitativa de perfil e topografia de superfície
Profundidade de campo estendida (EDF) – imagem totalmente focada em superfícies irregulares
Costura e composição de imagens – cria imagens de inspeção com campo de visão amplo
Software de medição integrado – análise 2D, 3D, de altura e de perfil em uma única plataforma
Tecnologia de empilhamento de foco – combina vários planos focais em uma única imagem nítida
Campo claro (brightfield) e campo escuro (darkfield) configuráveis

Parâmetro	Especificação
Modelo	MC-HX1000
Ampliação total	240X – 1600X, zoom contínuo
Ampliação da objetiva	0,75X – 5,25X
Objetiva auxiliar	Objetiva semiplana 10X (opcional: 5X, 20X, 50X)
Relação de zoom	1:7 (0,75X – 5,25X)
Distância de trabalho	11 mm
Exatidão de medição	Repetibilidade: 1 μm
Aquisição de imagens	3 – 200 imagens
Exatidão do eixo Z	0,1 μm
Curso do eixo Z	70 mm
Dimensões da mesa	200 × 180 mm; curso: 109 × 100 mm
Altura de trabalho	0,5 – 70 mm
Alimentação	CC 12 V, 2 A
Peso	13 kg
Temperatura de operação	-10 °C a 70 °C
Sistema de iluminação	Iluminação coaxial e em anel, ambas com brilho ajustável
Saída de resultados	Gravação de imagem, exportação de documento de medição
Requisitos do computador	Windows 7/10 (32 e 64 bits); CPU: i5 ou superior; RAM: 16 GB ou mais; suporte a Gigabit Ethernet

Microscópio de medição 3D MCscope MC-HX2000 com notebook exibindo modelo 3D de superfície

Microscópio de medição 3D – MC-HX2000

O MC-HX2000 é um microscópio de medição 3D de alto desempenho, projetado para medição 3D de precisão, análise de altura em nível de mícron e inspeção de superfícies complexas. Com óptica de zoom motorizada, imagem com profundidade de campo estendida (EDF) e observação multiângulo, entrega medições exatas e repetíveis em wafers de semicondutor, componentes eletrônicos e manufatura de precisão. Indicado para inspeção eletrônica, laboratórios de P&D e metrologia industrial, o sistema permite perfilometria de superfície 2D e 3D detalhada, relatórios de medição e análise dimensional avançada.

Medição 3D de alta precisão – análise 2D e 3D, mapeamento de altura em múltiplos perfis e detecção automática de bordas
Profundidade de campo estendida (EDF) – o empilhamento de foco mantém a imagem nítida em superfícies irregulares ou com várias alturas
Observação XY multiângulo e inclinada – inclinação de ±90° e mesa XY motorizada ou opcional para geometrias complexas
Zoom e calibração automáticos – zoom motorizado com troca automática de ampliação e calibração para consistência do fluxo de trabalho
Iluminação híbrida brightfield e darkfield – iluminação configurável garante contraste uniforme em superfícies reflexivas
Relatório e integração ao fluxo de trabalho – exporta dados de medição e mantém o foco durante a inclinação da lente
Resolução XY de 0,1 μm – posicionamento de alta precisão para medição em nível de mícron
Observação multiângulo para geometrias complexas

Parâmetro	Especificação
Modelo	MC-HX2000
Tipo de microscópio	Microscópio de medição 3D de alta profundidade
Tipo de zoom	Ampliação variável motorizada
Relação de zoom óptico	1:6,5
Ampliação eletrônica	270X – 1700X
Objetiva	Padrão 10X (opcional: 5X / 20X / 50X)
Resolução espacial	2,0 × 2,0 μm
Tamanho do sensor de imagem	1/1,8″
Interface de saída	HDMI + Gigabit Ethernet
Ângulo de inclinação da lente	-90° a +90°
Curso da mesa (X / Y)	100 mm × 100 mm
Curso motorizado do eixo Z	50 mm
Altura máxima da amostra	220 mm
Sistema de iluminação	Brightfield e darkfield combinados
Funções de medição 2D	Ponto, linha, área
Medição de perfil 3D	Profundidade e altura de ranhuras irregulares
Profundidade de campo estendida (EDF)	Suportada
Costura de imagens	Suportada
Modelagem de superfície 3D	Suportada
Gestão de dados de medição	Importação de modelos e armazenamento de relatórios
Funções da câmera	Captura de imagem, medição de alta precisão, composição de imagem
Aplicações típicas	Medição 2D/3D, análise de altura, perfilometria de superfície 3D

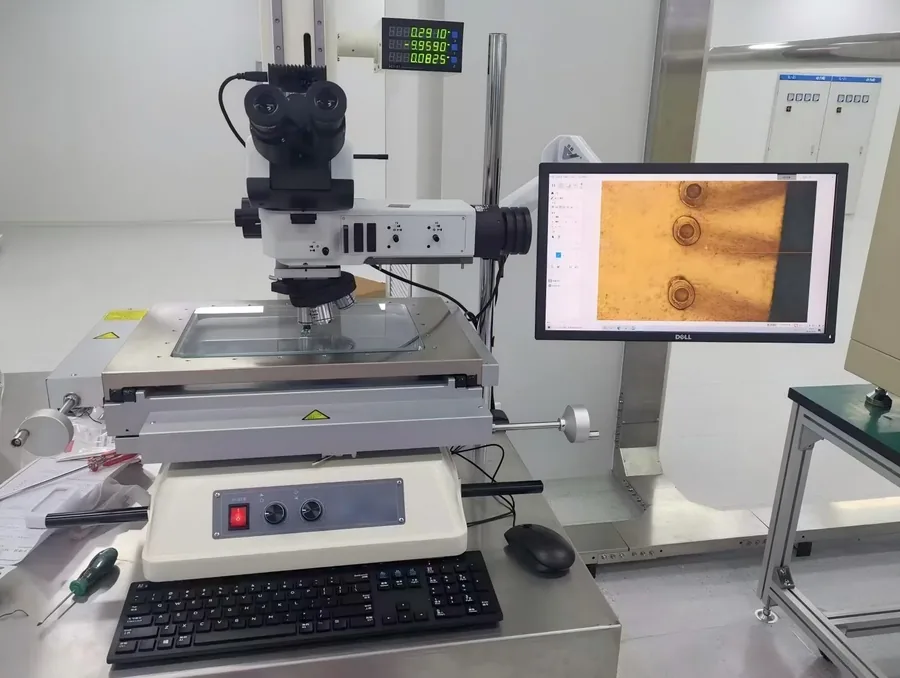

Microscópio de medição MCscope MC-A200B com mesa XYZ e monitor, em bancada de laboratório

Microscópio de medição com mesa XYZ – MC-A200B

O MC-A200B é um microscópio de medição de precisão projetado para medição dimensional 2D exata e inspeção em nível de mícron. Equipado com eixo Z motorizado, posicionamento XYZ de precisão e software com detecção automática de bordas, mede com rapidez e confiabilidade comprimentos, diâmetros, ângulos e características geométricas. Indicado para inspeção eletrônica, manufatura de precisão, controle de qualidade e análise dimensional, o sistema entrega resultados consistentes em aplicações industriais e de laboratório.

Foco motorizado no eixo Z para medição vertical precisa
Resolução de 0,1 μm nos eixos X, Y e Z
Medição 2D de pontos, linhas, círculos e geometrias padrão
Medição por imagem digital com detecção automática de bordas
Observação em campo claro (brightfield) e luz polarizada
Sistema óptico de longa distância de trabalho para imagem estável e de alta resolução
Iluminação telecêntrica transmitida e refletida, com brilho ajustável
Projeto ergonômico para operação suave com mesas de medição grandes

Parâmetro	Especificação
Orientação da imagem	Imagem invertida
Modos de observação	Brightfield, luz polarizada
Ocular	Ocular de campo amplo e ponto ocular alto, ajustável, SWH10X/23 mm (número de campo: 23 mm)
Objetivas	Objetivas semiapocromáticas infinitas de longa distância de trabalho: 5X / 10X / 20X / 50X
Sistema de foco	Foco motorizado no eixo Z
Altura máxima da amostra	200 mm
Parâmetros do foco motorizado	Foco fino: 50 μm / 100 μm / 400 μm por volta (selecionável) Movimento por passo: 100 μm por passo Velocidade do foco grosso: 10 mm/s
Resolução do foco (passo mínimo)	0,1 μm
Repetibilidade de medição	±1 μm
Iluminação transmitida	Iluminação telecêntrica, ajuste contínuo de brilho, LED 5 W
Iluminação refletida	Iluminação Köhler brightfield e darkfield, diafragma de abertura ajustável, LED 10 W
Faixa de medição da mesa	200 mm × 150 mm
Dimensões da mesa metálica	400 mm × 280 mm
Dimensões da mesa de vidro	245 mm × 192 mm
Mecanismo de liberação rápida	Padrão
Interruptor de controle remoto	Botões RESET e SEND junto ao volante do eixo X
Resolução do contador digital	0,1 μm
Funções do contador	Zeragem, centralização, inversão de direção, conversão métrico/polegada, saída RS232
Exatidão de medição	(3 + 0,02L) μm, onde L é o comprimento medido
Computador (opcional)	Desktop Dell, Intel i5-12500, 8 GB de RAM, SSD de 1 TB, sistema operacional licenciado
Monitor (opcional)	Monitor LCD Samsung Full HD de 24 polegadas (61 cm)
Resolução da câmera	12 megapixels
Resolução da imagem	4000 × 3000
Software de medição	OMT-1.5D
Funções do software	Medição de ponto, linha, círculo e dimensões padrão
Consumo de energia	230 W
Alimentação	85 – 240 VCA, 50/60 Hz
Dimensões da unidade principal (L × P × A)	659 × 660 × 744 mm
Peso	80 kg

Veja os microscópios de medição MCscope em ação

Os microscópios de medição MCscope realizando medição dimensional de precisão em cenários reais de inspeção industrial.

Microscópio de medição 3D EDF · 0:16

Microscópio de medição 3D · 0:16

Microscópio de profundidade de campo estendida · 0:16

Microscópio de medição por empilhamento de foco · 0:16

Casos reais com microscópios de medição

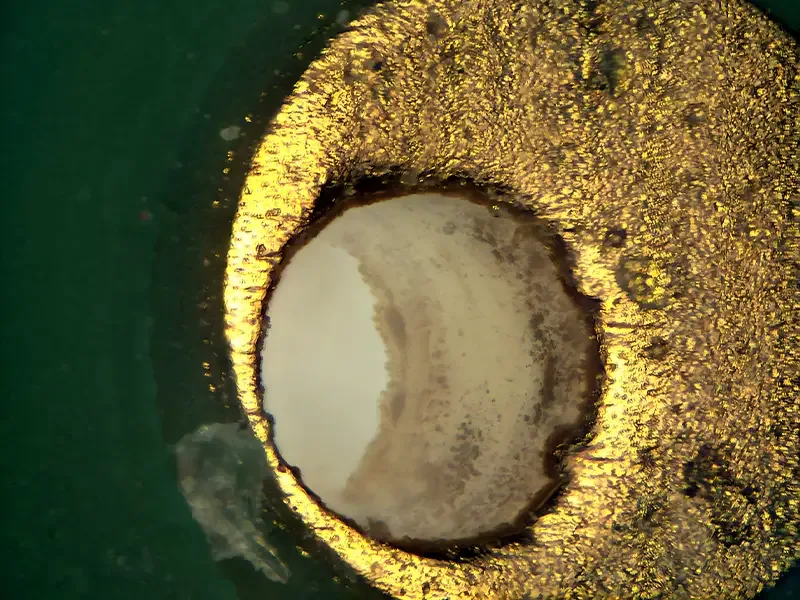

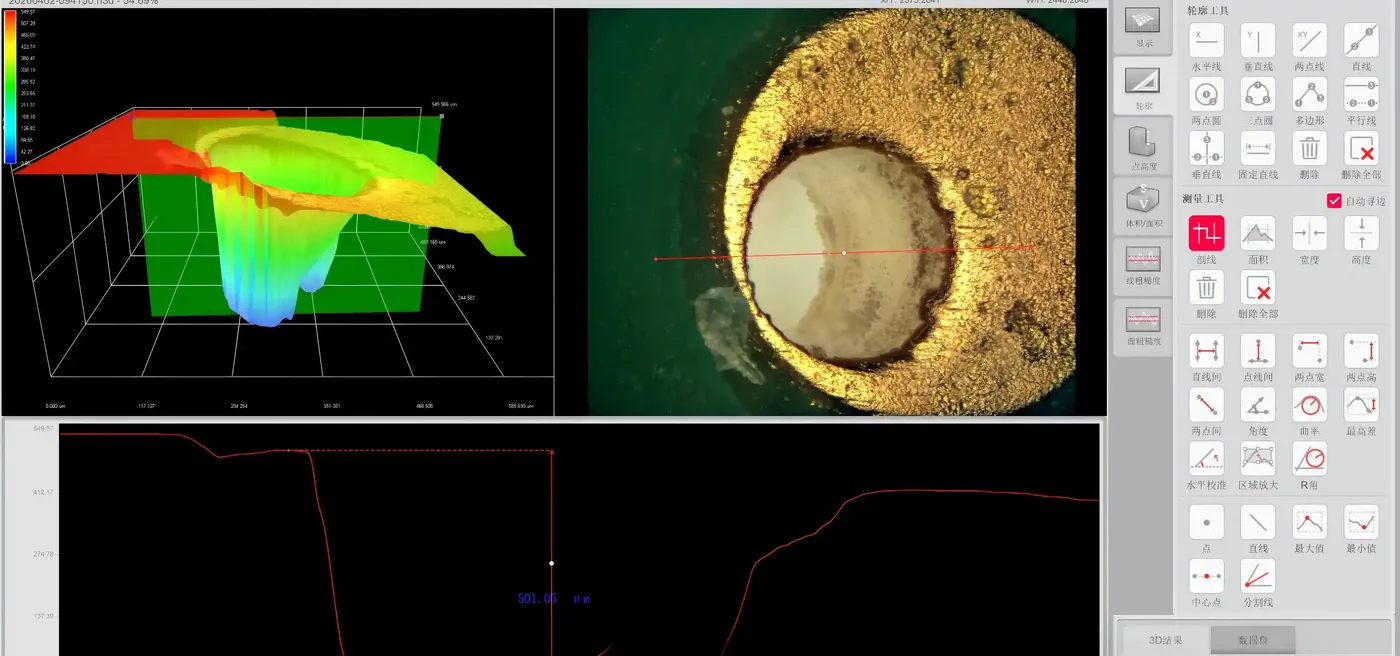

Inspeção e medição de profundidade de microvia em PCI — solução com microscópio de medição 3D EDF

Cenário de aplicação

Um fabricante de PCI precisava avaliar a qualidade de uma microvia com 245 μm de diâmetro e 501 μm de profundidade. O objetivo era verificar a geometria da parede interna, detectar microdefeitos e garantir a confiabilidade do processo em montagem de PCI de alta densidade.

Desafio de inspeção

Microscópios ópticos tradicionais e instrumentos de medição por contato não conseguiam fornecer medições exatas de altura, profundidade ou perfil de superfície dentro de uma via tão pequena. Era necessária uma análise 3D sem contato para capturar informações dimensionais detalhadas ao longo de toda a profundidade do furo.

Resumo da solução

Foi usado o microscópio de medição 3D MCscope com imagem de profundidade de campo estendida (EDF) para inspecionar a via. A combinação de óptica de alta ampliação, foco motorizado e modelagem de superfície 3D permitiu medir com exatidão a altura, a profundidade e o perfil da parede. Os resultados da inspeção incluíram:

Bordas do furo limpas e bem definidas, sem rebarbas ou lascas
Textura uniforme da parede interna, sem resíduo de resina ou fibras de vidro salientes
Perfil vertical da parede e geometria consistente ao longo da profundidade do furo
Ausência de delaminação, trincas ou defeitos relevantes de conicidade
Características de superfície estáveis em toda a estrutura

Este caso mostra como os microscópios de medição 3D com imagem EDF são essenciais para o controle de qualidade de PCI, a inspeção de microvias e a análise de falhas, fornecendo informações sobre precisão de furação, processo de desmear, qualidade de metalização e controle geral do processo.

Inspeção de microvia em PCI em alta ampliação com microscópio de medição 3D

Medição de profundidade de microvia em PCI e análise de perfil de superfície 3D no software de medição

Inspeção e medição de wire bond em semicondutor — solução com microscópio de medição XYZ

Cenário de aplicação

Um fabricante de semicondutores precisava de uma solução de medição confiável para inspecionar estruturas de wire bonding em ouro e verificar dimensões críticas durante a produção. O objetivo era medir a geometria do fio, as posições de ligação e a consistência dimensional para garantir a qualidade da montagem e a estabilidade do processo.

Desafio de inspeção

Os métodos tradicionais de inspeção óptica permitiam a observação visual, mas não tinham capacidade de medição dimensional exata para características em nível de mícron. O cliente precisava de um sistema de alta precisão, com posicionamento estável e medição repetível, para a inspeção de ligações em semicondutores.

Resumo da solução

O microscópio de medição MC-A200B com mesa XYZ foi aplicado à inspeção de wire bond em semicondutores. Equipado com foco motorizado no eixo Z, posicionamento XYZ de precisão e software com detecção automática de bordas, o sistema permite medição dimensional 2D rápida e exata de estruturas microscópicas.

Este caso mostra como microscópios de medição de precisão com posicionamento XYZ apoiam a fabricação de semicondutores, aumentando a exatidão da medição, a eficiência da inspeção e a consistência da produção.

Microscópio de medição MC-A200B com mesa XYZ na inspeção de wire bond em semicondutor

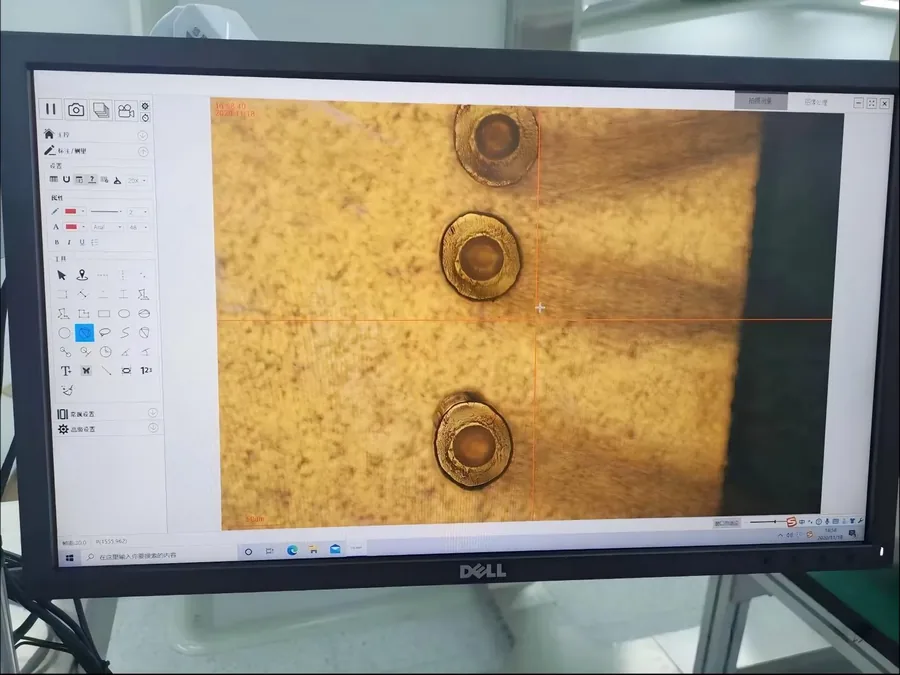

Medição dimensional de wire bond de ouro com o microscópio de medição MC-A200B

Precisa de uma solução de medição personalizada?

Cada amostra apresenta desafios de medição únicos. Conte o que você precisa medir e nossos especialistas indicam a solução de microscópio de medição mais adequada ao seu fluxo de trabalho.

Peça orientação técnica

Aplicações reais de microscópios de medição na indústria

Os microscópios de medição oferecem soluções de inspeção e medição óptica de alta precisão para as indústrias de semicondutores, eletrônica, manufatura de precisão e pesquisa. Combinando tecnologias de imagem, medição dimensional e análise de superfície, ajudam engenheiros a verificar características críticas, melhorar o controle de qualidade e otimizar processos de fabricação.

Imagem com profundidade de campo estendida (EDF) para inspeção e medição dimensional de semicondutor

Inspeção de wafers e microestruturas de semicondutores

Microscópios de medição são amplamente usados na inspeção de semicondutores, em superfícies de wafer, microestruturas e componentes. Imagem de alta resolução e medição de precisão ajudam engenheiros a avaliar condições de superfície, variações estruturais e características microscópicas ao longo do desenvolvimento e da fabricação de semicondutores.

Aplicações típicas:

Inspeção de perfil de superfície de wafer
Análise de microestruturas de semicondutores
Verificação de defeitos e de processo

Inspeção de wire bond em encapsulamento de CI e análise dimensional com microscópio de medição

Inspeção de encapsulamento de CI e wire bond

No encapsulamento avançado de semicondutores, os microscópios de medição permitem a inspeção exata de encapsulamentos de CI, estruturas de ligação e interconexões de solda. Os engenheiros podem analisar a geometria do encapsulamento, a qualidade do wire bonding e a consistência da montagem para apoiar uma produção confiável de semicondutores.

Aplicações típicas:

Inspeção dimensional de encapsulamento de CI
Análise de wire bond
Inspeção de solder bumps

Costura de imagens 3D para medição dimensional de grande área em PCI montada

Inspeção de montagem de PCI e componentes eletrônicos

Os microscópios de medição apoiam a inspeção de PCI e o controle de qualidade de componentes eletrônicos, com observação e medição detalhadas de placas montadas. Ajudam engenheiros a inspecionar juntas de solda, componentes BGA, conectores e estruturas eletrônicas miniaturizadas com alta exatidão.

Aplicações típicas:

Inspeção de esferas de solda de BGA
Inspeção de qualidade de juntas de solda
Medição de componentes em PCI

Medição de perfil de superfície de ponta de agulha com imagem antirreflexo 3D

Inspeção de peças mecânicas e componentes de precisão

Na manufatura de precisão e na inspeção de componentes mecânicos, os microscópios de medição oferecem soluções confiáveis para peças complexas e superfícies acabadas. Os engenheiros podem verificar a exatidão dimensional, as condições de superfície e características geométricas críticas durante a produção e o controle de qualidade.

Aplicações típicas:

Medição de peças de precisão
Inspeção de superfícies usinadas
Verificação dimensional de componentes

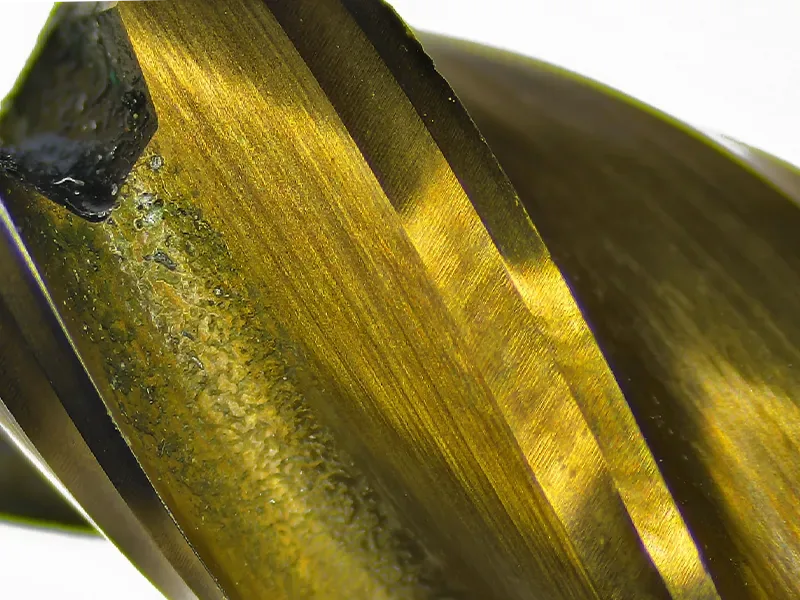

Inspeção de ferramenta de corte com imagem HDR para maior nitidez da superfície

Inspeção de ferramentas de corte e perfil de aresta

Os microscópios de medição são essenciais na inspeção de ferramentas de corte e na análise de qualidade de ferramentas na usinagem. Permitem avaliar arestas de corte, geometria da ferramenta e condições de desgaste para melhorar o desempenho da ferramenta e a consistência da fabricação.

Aplicações típicas:

Medição de raio de aresta de corte
Inspeção de geometria da ferramenta
Avaliação de desgaste da ferramenta

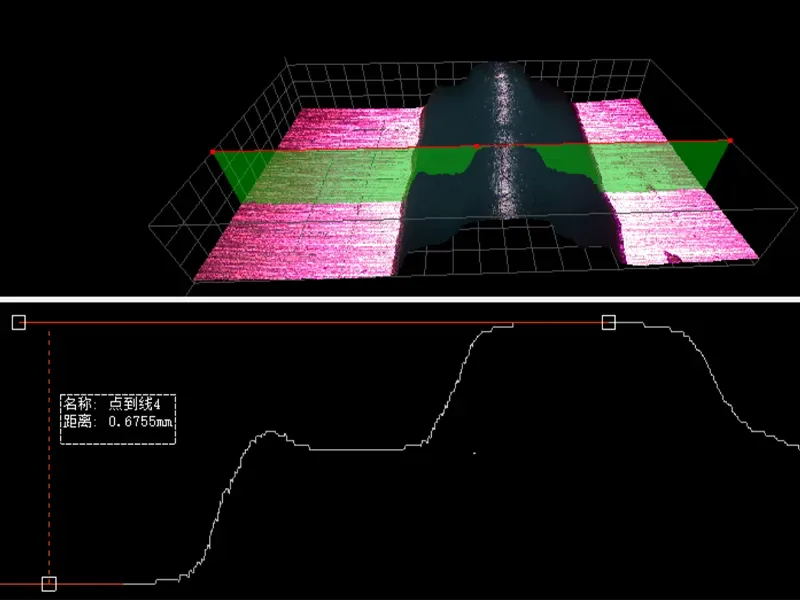

Medição 3D de altura de adesivo com microscópio de medição para análise dimensional de precisão

Análise de materiais e pesquisa em manufatura avançada

Os microscópios de medição apoiam a pesquisa de materiais e aplicações de manufatura avançada com análise detalhada de estruturas de superfície, revestimentos e amostras fabricadas. A inspeção óptica sem contato ajuda pesquisadores a avaliar características dos materiais e a qualidade da produção.

Aplicações típicas:

Análise de textura de superfície
Inspeção de revestimentos
Avaliação de manufatura aditiva

Perguntas frequentes sobre microscópios de medição

O que é um microscópio de medição?

Um microscópio de medição é um microscópio óptico ou digital projetado para análise dimensional exata. Combina imagem de alta resolução, software de medição e sistemas de posicionamento de precisão para realizar medição 2D, medição 3D, medição de altura e medição de perfil de superfície em componentes pequenos e microcaracterísticas.

Qual a diferença entre um microscópio de medição e um microscópio de inspeção comum?

O microscópio de inspeção comum é usado principalmente para observação visual, enquanto o microscópio de medição oferece capacidade de medição calibrada. Ele permite quantificar dimensões como comprimento, largura, diâmetro, ângulo, profundidade e altura com mais exatidão e repetibilidade.

O que é imagem com profundidade de campo estendida (EDF) e quando devo usá-la?

A imagem EDF (Extended Depth-of-Field) combina vários planos focais em uma única imagem totalmente focada. É especialmente útil em inspeção de PCI, encapsulamento de semicondutores, usinagem de precisão e outras aplicações com superfícies irregulares ou grandes diferenças de altura.

Que tipos de medição podem ser realizados com um microscópio de medição?

Microscópios de medição realizam uma ampla gama de tarefas, incluindo medição dimensional 2D, medição 3D, medição de profundidade, medição de altura, medição de perfil de superfície, medição de ângulo, verificação de diâmetro de furo e análise de espaçamento entre características.

Um microscópio de medição pode fazer medição 3D e análise de altura?

Sim. Microscópios de medição avançados geram modelos de superfície 3D e realizam medição precisa de altura, profundidade, altura de degrau e avaliação de perfil de superfície. Esses recursos são amplamente usados em inspeção de semicondutores, análise de PCI e manufatura de precisão.

Como escolher o microscópio de medição certo?

O microscópio de medição adequado depende dos requisitos da aplicação, incluindo exatidão de medição, tamanho da amostra, faixa de ampliação e a necessidade de medição 2D, medição 3D, medição de altura ou análise de perfil de superfície.

Quais indústrias usam microscópios de medição?

Microscópios de medição são amplamente usados em inspeção de eletrônica e PCI, fabricação de semicondutores, usinagem de precisão, ciência dos materiais, laboratórios de metrologia, controle de qualidade e pesquisa, sempre que é necessária verificação dimensional exata.

Os dados de medição podem ser armazenados, exportados e documentados em relatório?

Sim. A maioria dos microscópios de medição profissionais permite captura de imagem, geração de relatório de medição, exportação de dados, anotações e documentação rastreável para controle de qualidade e análise de engenharia.

Qual o propósito de combinar iluminação brightfield e darkfield, e para quais amostras ela é indicada?

Combinar iluminação de campo claro (brightfield) e campo escuro (darkfield) permite tanto a medição dimensional exata quanto a observação aprimorada de detalhes de superfície. O brightfield é usado para medir forma e tamanho gerais, enquanto o darkfield realça bordas, riscos, textura de superfície e defeitos finos.

Essa combinação é indicada para materiais reflexivos, peças usinadas de precisão, juntas de solda, superfícies de semicondutores, microrranhuras e amostras irregulares ou texturizadas, aumentando a eficiência da inspeção sem necessidade de trocar a configuração de iluminação.

Fale com a AllPoint sobre os microscópios de medição MCscope

Fale com um especialista Peça orientação técnica Solicitar proposta

(11) 2062-6900 · comercial@allpoint.com.br
Rua Inglês de Sousa, 285, Jardim da Glória, São Paulo - SP - CEP: 01546-010
