Equipamentos & InsumosProdução de nitrogênio in loco com adsorção por oscilação de pressão (PSA). Fluxo estável e contínuo de N₂ de alta qualidade, com pureza ajustável de 95% a 99,999% — sem cilindros, sem tanques criogênicos e sem custos de recarga.

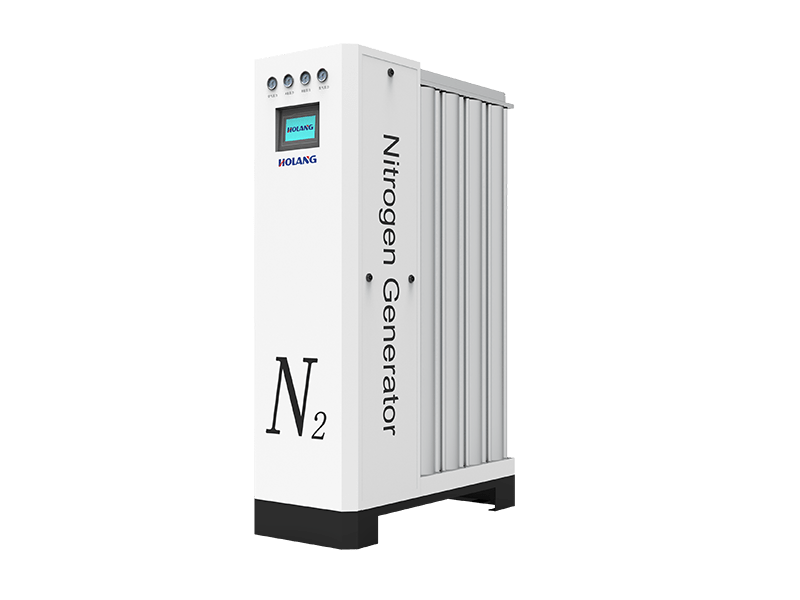

Os geradores da série NPL representam uma nova geração de equipamentos modulares desenvolvidos pela HOLANG, com foco em redução de custos e eficiência energética. Utilizam tecnologia de adsorção por oscilação de pressão (PSA) e um sistema de filtragem de alta eficiência para entregar um fluxo estável e contínuo de nitrogênio de alta qualidade, com pureza de até 99,999%.
Comparada aos métodos tradicionais, a série NPL é mais econômica, segura e confiável. O design compacto economiza espaço, enquanto o sistema de controle inteligente integrado com tela sensível ao toque facilita a operação. Com baixo custo de manutenção e inicialização rápida, é uma solução de alta relação custo-benefício.

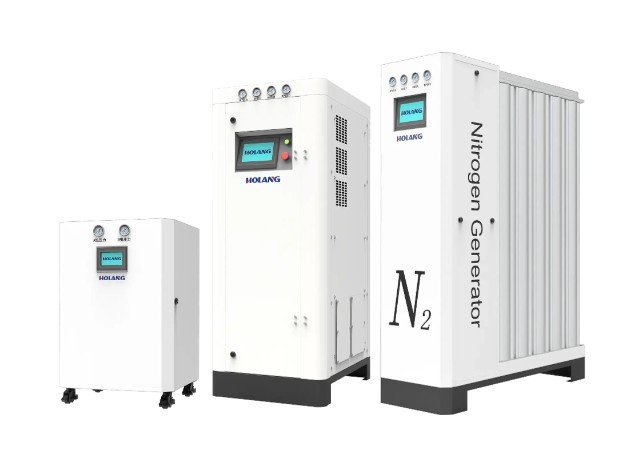

Da produção industrial modular ao laboratório tudo-em-um. Cada série é otimizada para um perfil de consumo e infraestrutura de ar comprimido.
Geradores modulares de nova geração com PSA e filtragem de alta eficiência. Saída estável e contínua de nitrogênio de alta qualidade, com pureza de até 99,999%. Design compacto e economia de energia para reduzir custos e ganhar eficiência.

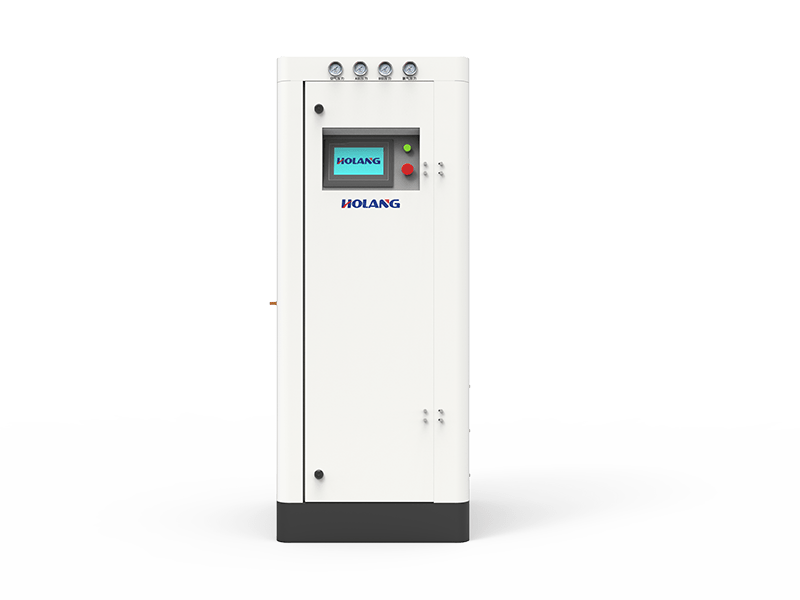

Solução all-in-one para laboratórios e aplicações de baixo consumo sem fonte de ar comprimido própria. Integra compressor, secador e gerador em um único gabinete, com pureza de até 99,999%.

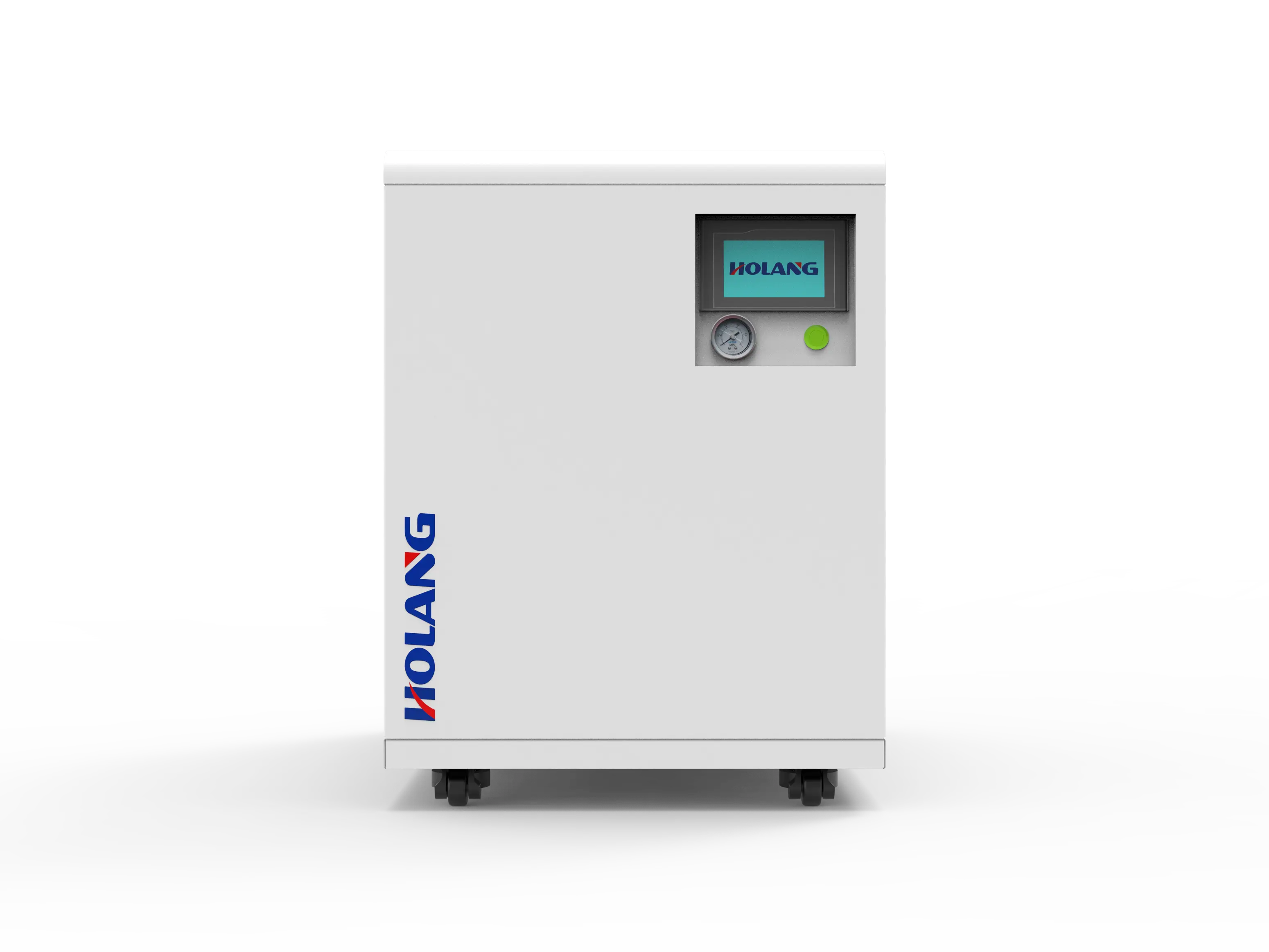

Design altamente integrado com compressor, secador e gerador em um único gabinete. Separação por membrana para evaporadores de nitrogênio, destiladores de SO₂ e sistemas CAD e ELSD.

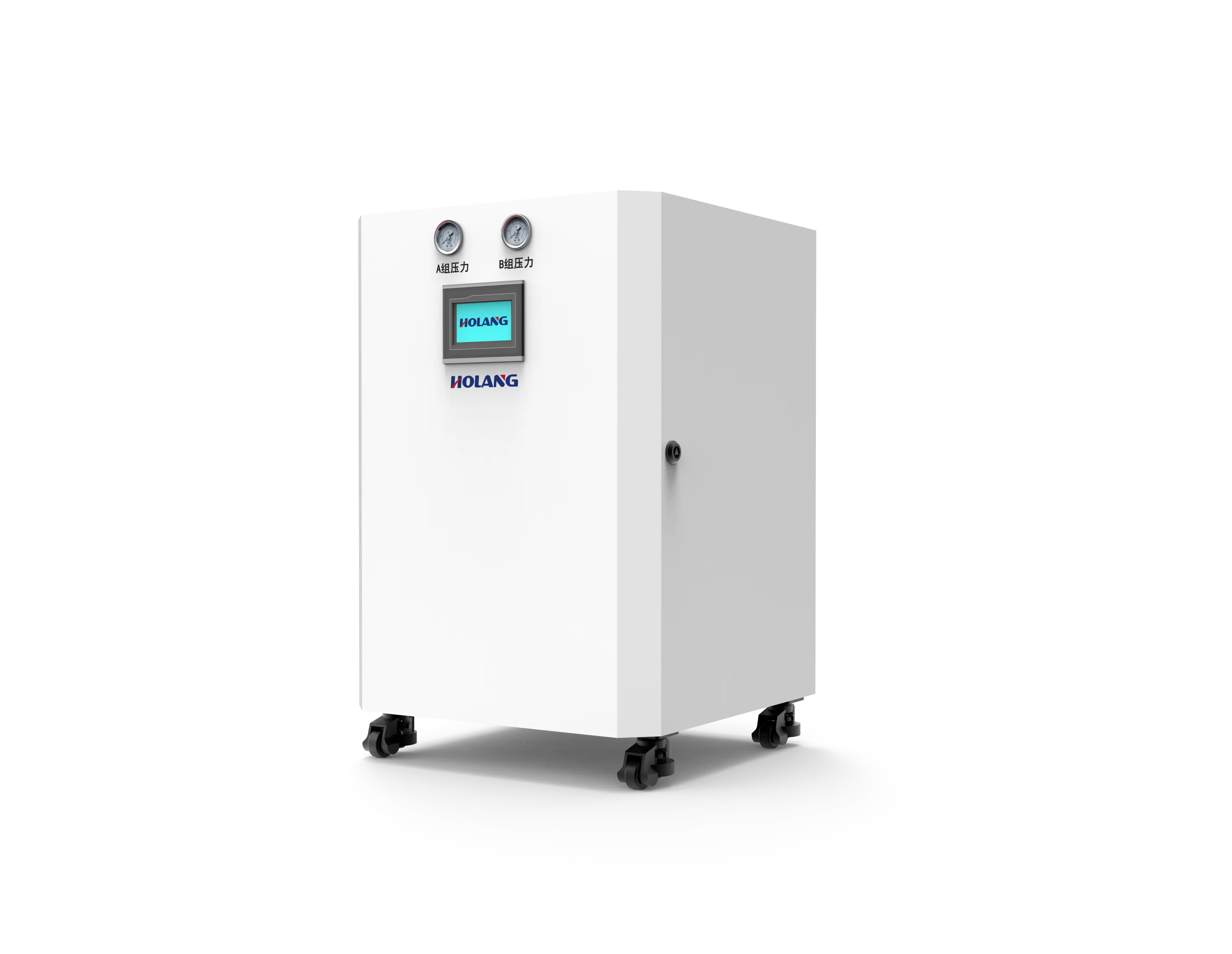

Geradores modulares projetados para laboratórios. PSA e sistema de filtragem eficiente entregam saída estável e contínua de nitrogênio de alta qualidade, com pureza de até 99,999%.
Em processos de solda, a atmosfera inerte de nitrogênio reduz a oxidação e melhora a molhabilidade — traduzindo-se em juntas mais limpas e maior rendimento de produção.
Inertização do túnel do forno de refusão reduz a formação de óxidos na pasta de solda, favorecendo o espalhamento e reduzindo defeitos como balls e tombstoning em componentes SMD.
A cobertura de N₂ sobre a onda e nos bicos de solda seletiva minimiza dross e pontes em componentes PTH, melhorando o preenchimento de furos e a repetibilidade do processo.
Gerar o próprio nitrogênio elimina logística de cilindros e tanques criogênicos, garante disponibilidade contínua na linha e reduz o custo por metro cúbico ao longo do tempo.
A série NPL combina pureza ajustável sob demanda, alto grau de automação e arquitetura modular de fácil manutenção.
A pureza do nitrogênio pode ser selecionada conforme a demanda da aplicação, otimizando consumo de ar e energia.
Produção in loco, pronta para uso: fonte contínua, eficiente e econômica que elimina custos de recarga e transporte e reduz a dependência de fornecedores externos.
Painel de controle inteligente com tela sensível ao toque, de operação simples e monitoramento em tempo real dos parâmetros de processo.
Design compacto ocupa pouco espaço em piso de fábrica ou laboratório, facilitando a integração junto à linha de produção.
Módulos independentes, fáceis de extrair e substituir sem afetar o desempenho. Conexões de desmontagem rápida simplificam a manutenção e reduzem custos operacionais.
Elimina riscos de cilindros de alta pressão e tanques de nitrogênio líquido. Monitoramento em malha fechada de pressão, vazão e pureza, com alarme de anomalia, válvula de segurança mecânica e modo de economia de energia.
Parâmetros de vazão por pureza, requisitos de ar comprimido, dimensões e dados elétricos. Vazões em Nm³/h.
Especificações detalhadas do modelo em destaque desta página.
| Saída de nitrogênio | Pureza | |||||
|---|---|---|---|---|---|---|
| 95% | 99% | 99,5% | 99,9% | 99,99% | 99,999% | |
| Vazão de nitrogênio (Nm³/h) | 26,4 | 21,1 | 17,1 | 13,2 | 7,8 | 4,4 |
| Requisitos de ar comprimido | ||||||
| Consumo de ar | 0,59 – 1,06 m³/min | |||||
| Pressão do ar comprimido | 7 – 10 bar (102 – 145 psi) | |||||
| Partículas | ≤ 0,01 µm | |||||
| Teor de óleo | ≤ 0,01 ppm | |||||
| Outros parâmetros | ||||||
| Tecnologia | PSA | |||||
| Pressão de saída do nitrogênio | 6 – 9 bar (87 – 131 psi) | |||||
| Conexão de entrada | G1/2 | |||||
| Conexão de saída | G1/2 | |||||
| Temperatura de operação | 5 – 40 °C (41 – 105 °F) | |||||
| Altitude máxima | ≤ 2000 m | |||||
| Nível de ruído | 59 ± 3 dB a 1 m | |||||
Opções: conexões de entrada/saída por flange ou engate rápido; tanque pulmão de nitrogênio integrado (versão B) ou externo.
Vazão de nitrogênio (Nm³/h) para cada nível de pureza, conexões, dimensões, peso e tanque pulmão de N₂ por modelo.

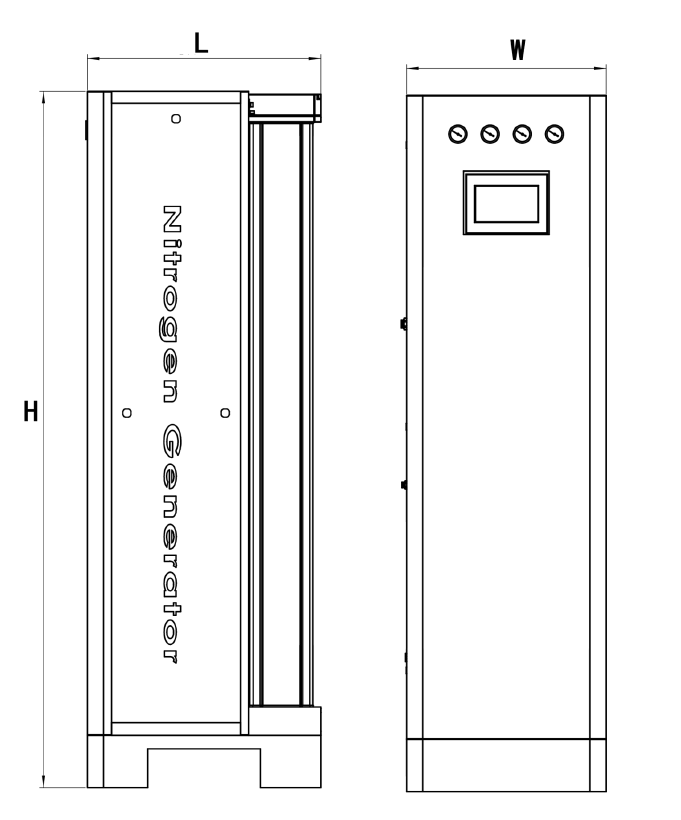

| Modelo | 95% | 99% | 99,5% | 99,9% | 99,99% | 99,999% | Entrada | Saída | Dimensões (mm) | Peso (kg) | Tanque N₂ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| NPL01 | 13,2 | 10,6 | 8,6 | 6,6 | 3,8 | 2,2 | G1/2 | G1/2 | 579×333×1700 | 146 | 50 L |
| NPL02 | 26,4 | 21,1 | 17,1 | 13,2 | 7,8 | 4,4 | G1/2 | G1/2 | 741×333×1700 | 213 | 50 L |
| NPL03 | 39,6 | 31,7 | 25,7 | 19,8 | 11,7 | 7,2 | G1/2 | G1/2 | 903×333×1700 | 280 | 100 L |
| NPL04 | 52,8 | 42,2 | 33,8 | 26,4 | 15,6 | 9,9 | G1/2 | G1/2 | 1065×333×1700 | 347 | 100 L |
| NPL05 | 66,0 | 52,8 | 43,7 | 33,0 | 19,8 | 12,4 | G3/4 | G3/4 | 1227×333×1700 | 418 | 200 L |
| NPL06 | 79,2 | 63,4 | 53,5 | 39,6 | 23,8 | 15,4 | G3/4 | G3/4 | 1389×333×1700 | 490 | 200 L |
| NPL07 | 92,4 | 73,9 | 62,4 | 46,2 | 27,7 | 18,0 | G3/4 | G3/4 | 1551×333×1700 | 555 | 200 L |
| NPL08 | 105,6 | 84,5 | 72,6 | 52,8 | 31,9 | 21,1 | G1 | G3/4 | 1713×333×1700 | 621 | 200 L |
| NPL09 | 118,8 | 95,0 | 82,6 | 59,4 | 36,2 | 26,7 | G1 | G3/4 | 1875×333×1700 | 688 | 300 L |
| NPL10 | 132,0 | 105,6 | 91,7 | 66,0 | 40,3 | 29,7 | G1 | G3/4 | 2037×333×1700 | 756 | 300 L |
| NPL11 | 145,2 | 116,2 | 100,9 | 72,6 | 45,4 | 32,7 | G1-1/4 | G3/4 | 2249×333×1700 | 826 | 300 L |
| NPL12 | 158,4 | 126,7 | 110,1 | 79,2 | 49,1 | 35,6 | G1-1/4 | G3/4 | 2411×333×1700 | 894 | 300 L |
| NPL13 | 171,6 | 137,3 | 119,3 | 85,8 | 52,8 | 38,6 | G1-1/4 | G3/4 | 2573×333×1700 | 962 | 500 L |
| NPL14 | 184,8 | 147,8 | 128,4 | 92,4 | 57,3 | 42,5 | G1-1/4 | G3/4 | 2735×333×1700 | 1030 | 500 L |
| NPL15 | 198,0 | 158,4 | 137,6 | 99,0 | 61,4 | 45,5 | G1-1/4 | G3/4 | 2897×333×1700 | 1098 | 500 L |
Nota: os parâmetros referem-se à condição de operação de 20–25 °C, pressão de trabalho de 0,7 MPa e umidade relativa de 0%. Para condições diferentes, os parâmetros devem ser corrigidos — consulte a Holang / AllPoint.
Condições recomendadas de instalação e de qualidade do ar de admissão para a série NPL.
| Parâmetro | Especificação |
|---|---|
| Requisitos do ar de admissão | Atende ISO 8573-1:2010 |
| Pressão do ar comprimido | 0,7 – 1,0 MPa |
| Pressão de saída do nitrogênio | 0,6 – 0,9 MPa |
| Temperatura de operação | 5 – 40 °C |
| Altitude máxima | ≤ 2000 m |
| Potência | 100 W |
| Tensão de alimentação | 210 – 240 V / 50 – 60 Hz |
Desenvolvimento próprio da série NPL de geradores modulares de nitrogênio, com foco em economia de energia, confiabilidade e arquitetura modular de fácil manutenção.
