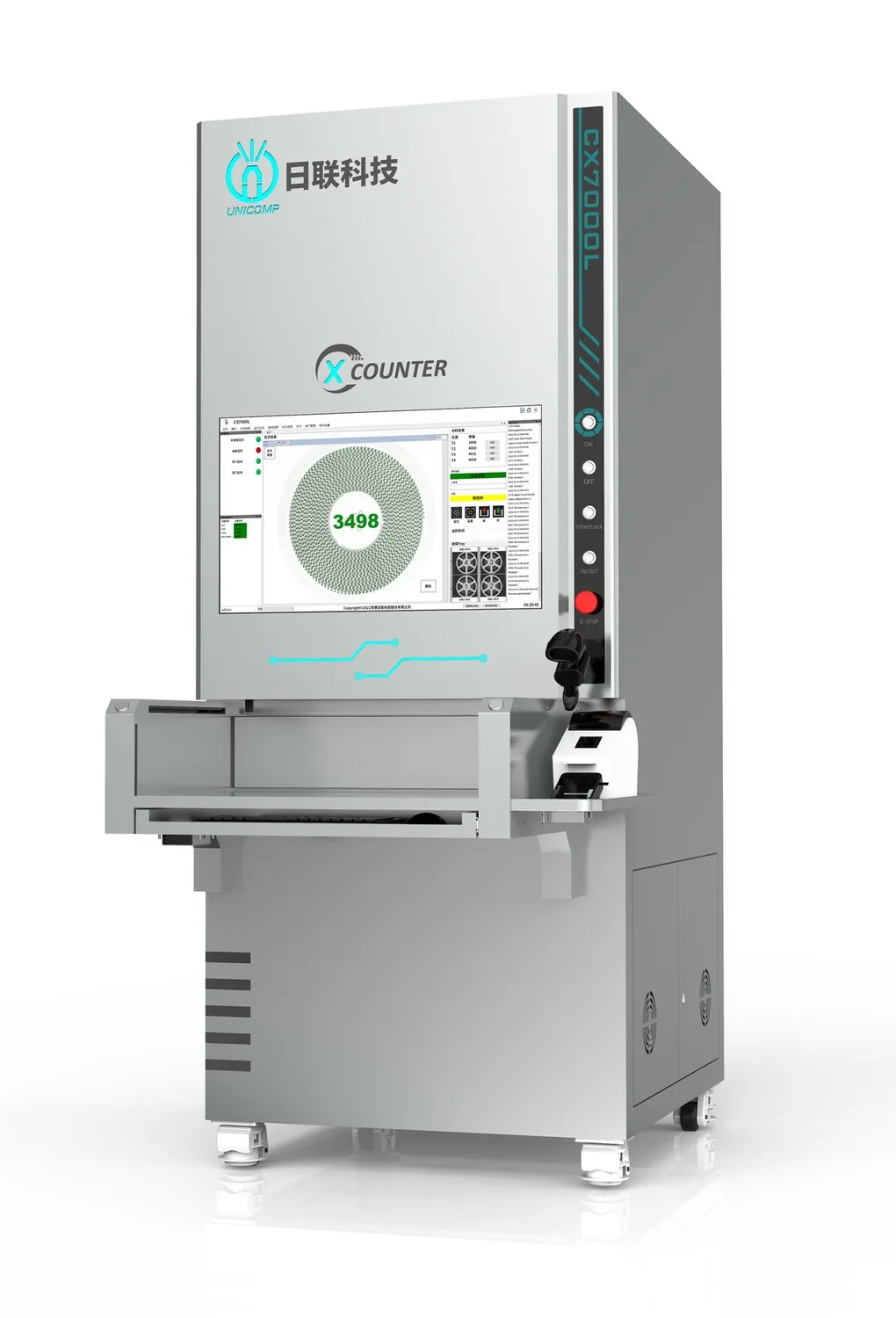

Unicomp CX7000L: contador de componentes SMD por raios X

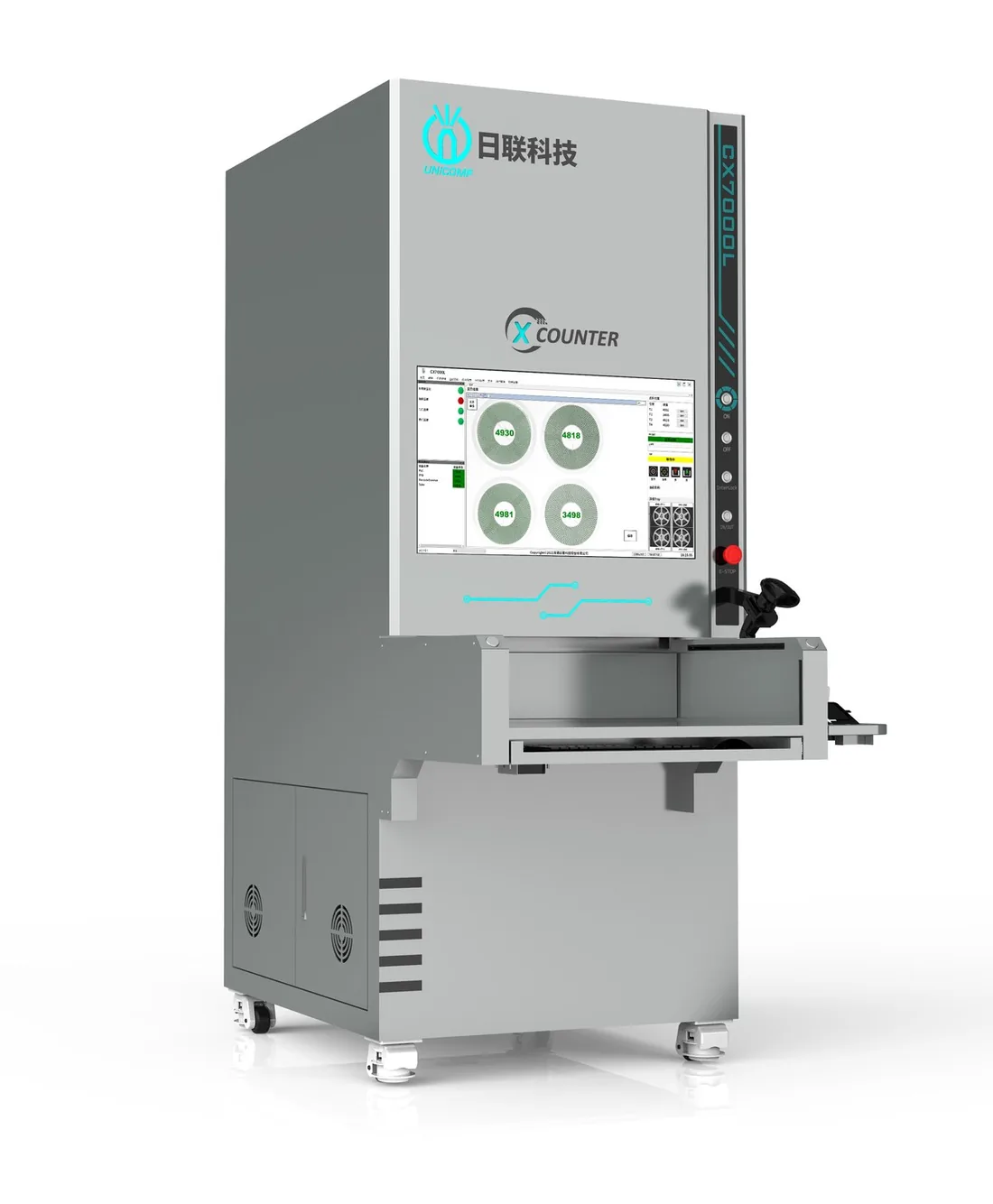

Conta bobinas, fitas, tubos e JEDEC trays sem abrir a embalagem: a imagem de raios X mostra cada componente, e o software entrega a quantidade, imprime a nova etiqueta e atualiza o estoque no ERP ou no MES.
- < 10 s por bobina
- Exatidão > 99,99 %
- Componente mínimo 01005
- Bobinas de 7" a 17" (178 a 432 mm)
- Tubo selado de 80 kV

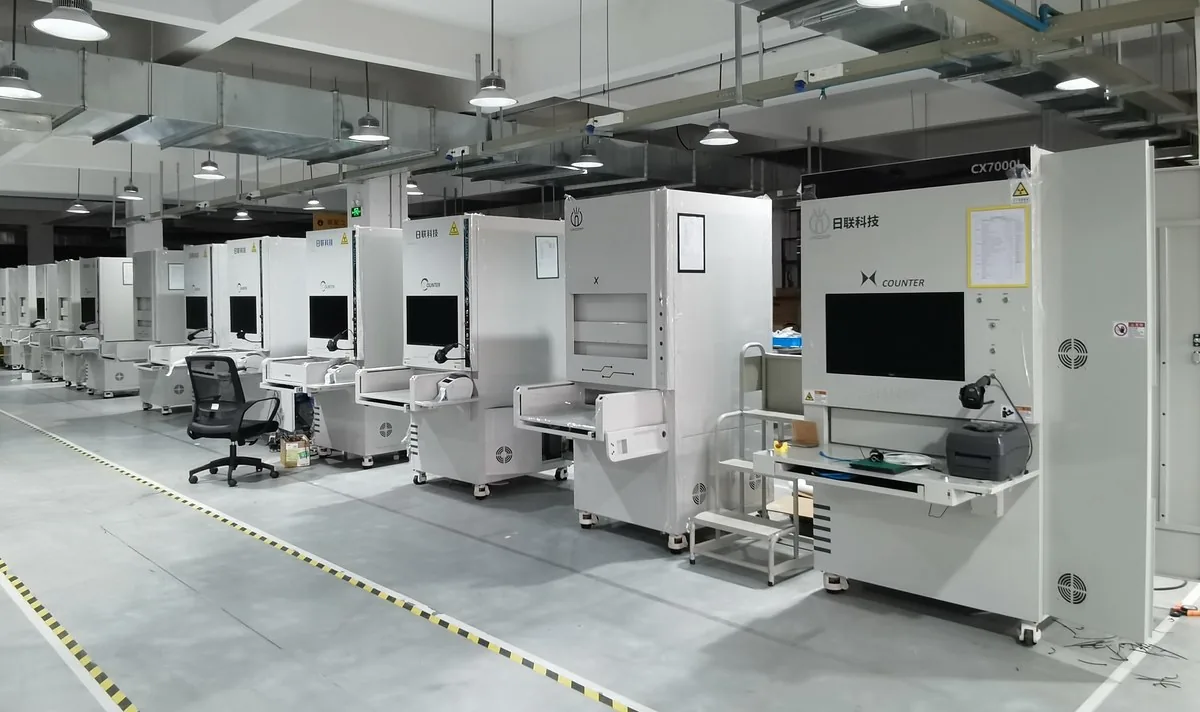

A fábrica e o CX7000L em operação
376.000 m² de fábrica
Passe o mouse para reproduzir; clique ou toque para ver em tela cheia, com som.
Demonstração rápida de funcionamento
Vídeo no YouTube, com os controles do próprio player.
Onde o contador por raios X entra na operação
Almoxarifado e linha SMT e PTH: toda vez que a quantidade de uma bobina precisa ser conhecida, sem abrir a embalagem e sem tocar na fita ou nos componentes.
Recebimento de material
Inspeção de entrada e etiquetagem interna das bobinas recebidas.
Material consignado
Verificação da quantidade de componentes em projetos com material consignado pelo cliente.
Troca de produção
Contagem do saldo remanescente após a troca de produção (changeover).
Inventário mensal
Inventário na linha de produção e no almoxarifado.
Rotatividade de operadores
Alta rotatividade de operadores e dificuldade de contratação.
Estoque atualizado no sistema
Atualização dinâmica do estoque de componentes no sistema, importante para a operação.
Contagem não destrutiva
Sem contato com a fita nem com os componentes.
Contagem por imagem de raios X, com rastreabilidade
Sem abrir a embalagem
Fabricado pela maior e mais avançada fábrica de equipamentos de raios X da China, o CX7000L elimina o gargalo do inventário de bobinas em linhas SMT e PTH. A imagem por raios X conta as peças sem abrir a embalagem, o que mantém a barreira contra umidade e preserva a integridade dos componentes.
Na contagem manual, por pesagem ou por desenrolamento de fita, o processo é lento, acumula erro e depende do peso unitário informado pelo fabricante do componente. No CX7000L, a contagem completa leva menos de 10 segundos por bobina, com exatidão sistêmica superior a 99,99 %, do encapsulamento 01005 a componentes de maior porte, em bobinas de 7" a 17" (178 a 432 mm). O modo quad conta quatro bobinas de 7" (178 mm) ao mesmo tempo, o que aumenta a produtividade do almoxarifado e reduz o custo de mão de obra alocada em conferência de material.
Do código de barras ao ERP
O equipamento fecha o ciclo de rastreabilidade do material: leitura automática do código de barras por scanner manual ou câmera integrada, impressão de nova etiqueta editável com P/N e quantidade atualizada, e integração com ERP e MES por arquivos CSV ou XML. O estoque é atualizado em tempo real, sem divergência entre saldo contábil e saldo físico, o que evita parada de linha por falta de material e compra em excesso por saldo impreciso.
A dose de radiação é monitorada continuamente em tempo real, e um sensor infravermelho de prevenção de erro (error-proof) na fita e na etiqueta impede que uma bobina seja processada ou identificada incorretamente. Um investimento que se paga em ciclos de inventário, kitting e setup, exatamente onde o tempo custa mais caro na manufatura eletrônica.
Tubo de raios X de 80 kV real. Os concorrentes têm tubos limitados a 50 kV. Como precisam operar sempre com potência próxima a 50 kV, no limite, a vida útil do tubo se reduz drasticamente.
Bobinas, pedaços de fita, trays e tubos
- Bobinas de 7" a 17" (178 a 432 mm)
- Componentes a partir de 01005
- Quatro bobinas de 7" simultaneamente
- Bobinas embaladas em sacos ESD
- Pedaços de fita
- Componentes soltos, sem sobreposição
- JEDEC tray
- Tubos (sticks)

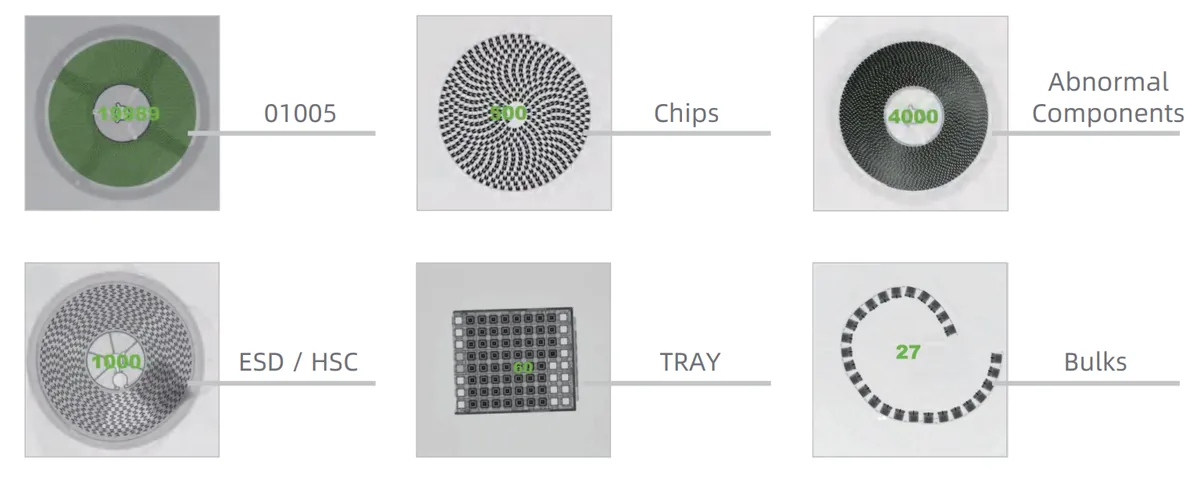

Exatidão de contagem por formato
| Bobinas (encapsulamento) | Exatidão | Outros formatos | Exatidão |
|---|---|---|---|
| 01005 | 99,99 % | Transistores | 99,99 % |
| 0201 | 99,99 % | A granel (bulk) | 99,99 % |
| 0402 | 99,99 % | Embalagens ESD | 99,9 % |
| 0603 | 99,99 % | Tubos (sticks) | 100 % |
| 0805 | 99,99 % | JEDEC tray | 100 % |
| 1206 | 99,99 % | Outros resistores e capacitores | 99,99 % |
O que compõe o CX7000L
Software de contagem

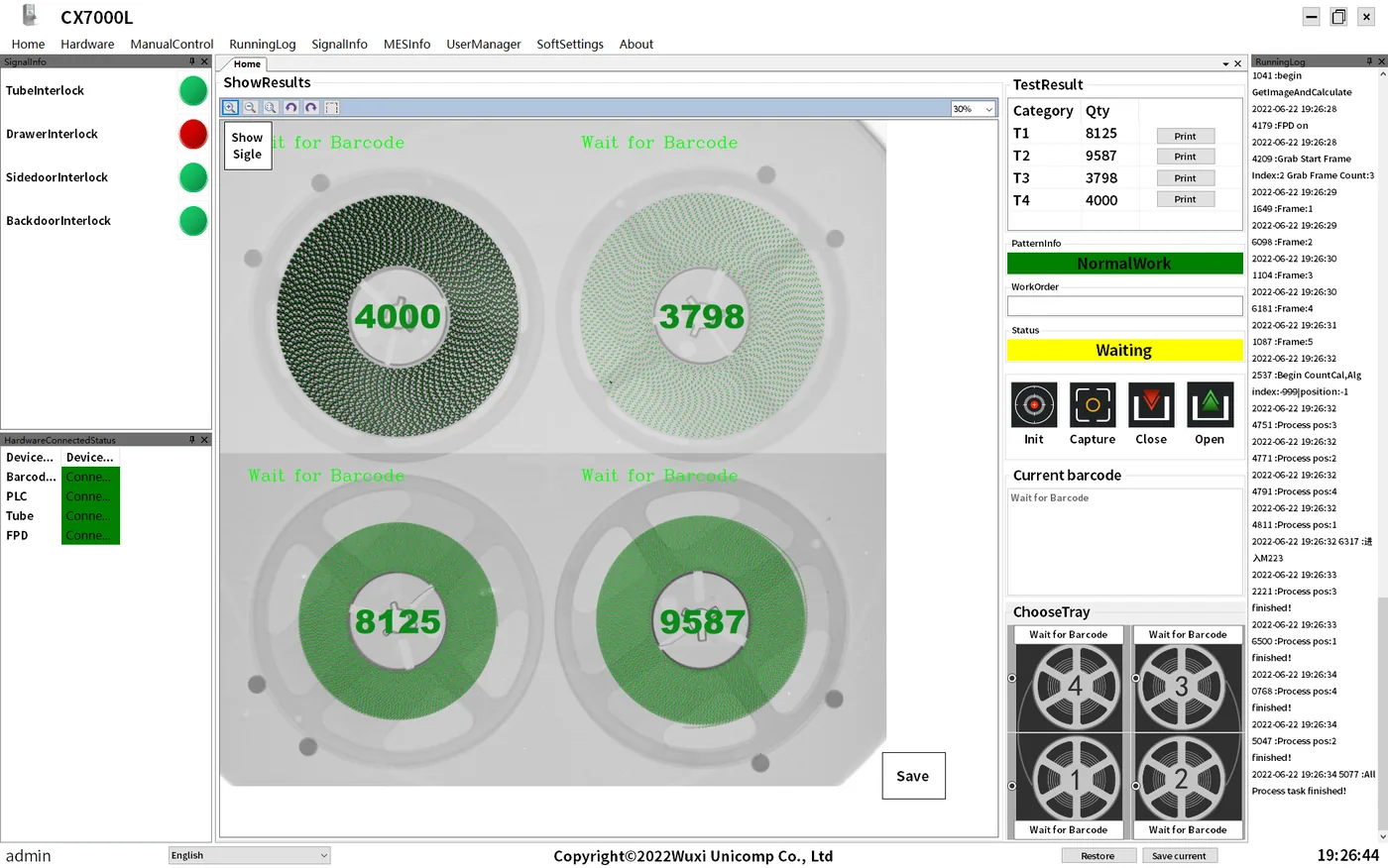

Software preciso, com algoritmos patenteados e auxílio de Inteligência Artificial.
Impressora de etiquetas

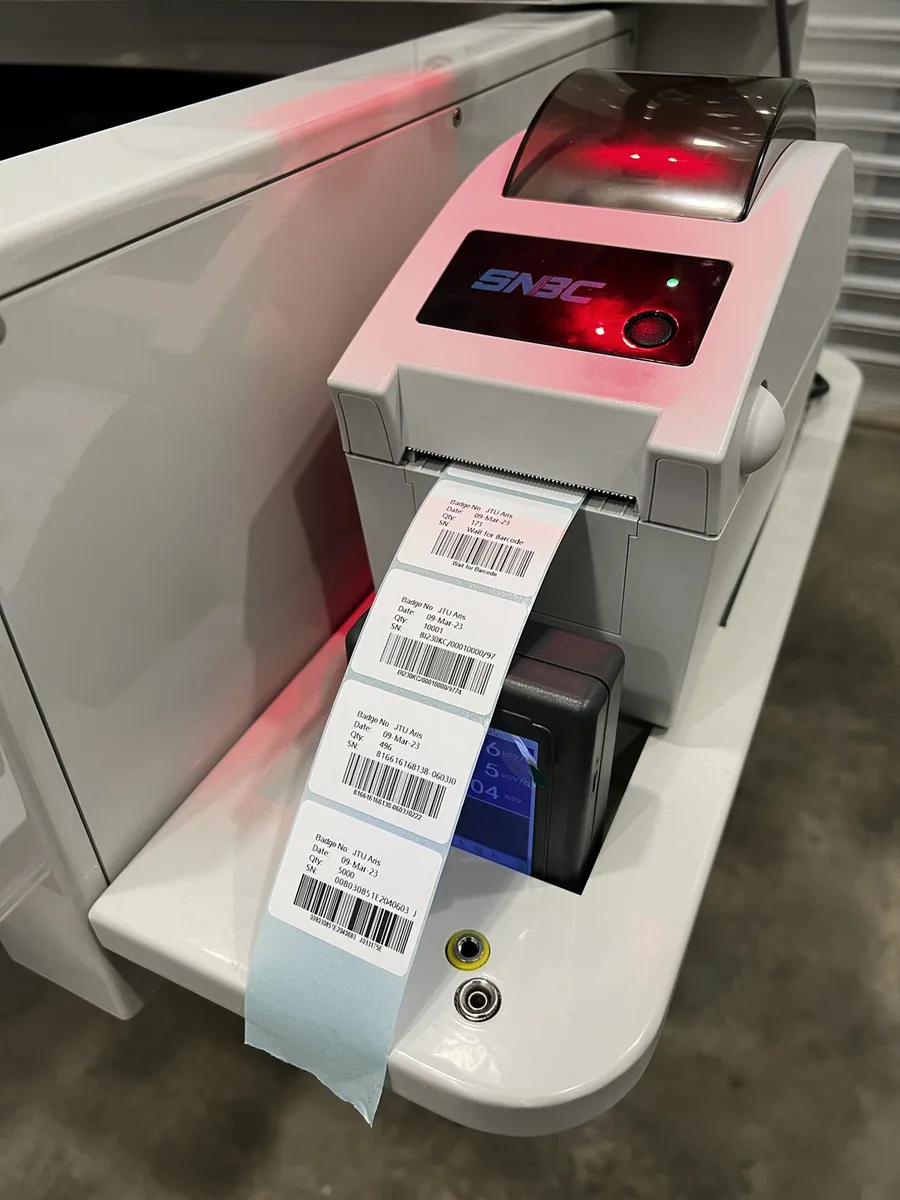

Impressora de etiquetas inclusa, com etiquetas personalizáveis. A nova etiqueta traz P/N e quantidade e pode ser editada.
Leitor de código de barras e QR Code

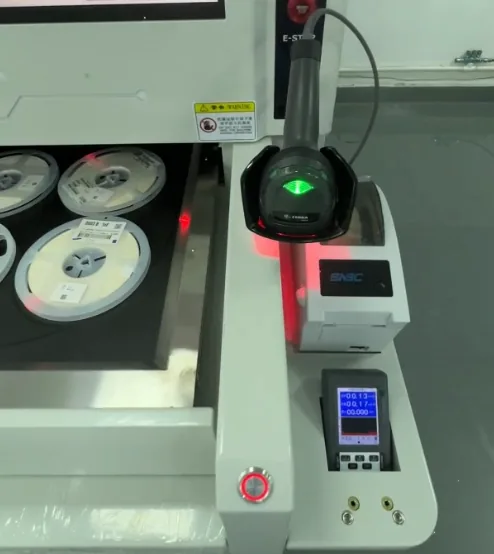

Leitura de código de barras e QR Code inclusa, por scanner manual ou pela câmera embarcada.
Segurança de operação

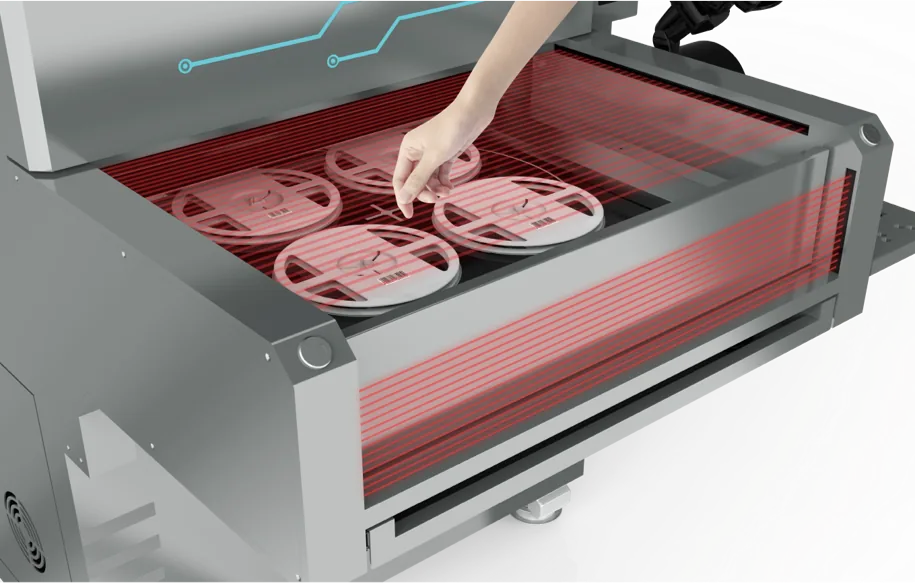

Sensores de barreira ótica na gaveta de carregamento das bobinas.
Fabricação e tubo de raios X
Planta de contadores de componentes mais avançada da China. A Unicomp é um dos únicos três fabricantes mundiais de tubos de raios X selados.
Base instalada
Lista parcial de clientes de equipamentos de raios X Unicomp.
Radiação monitorada em tempo real

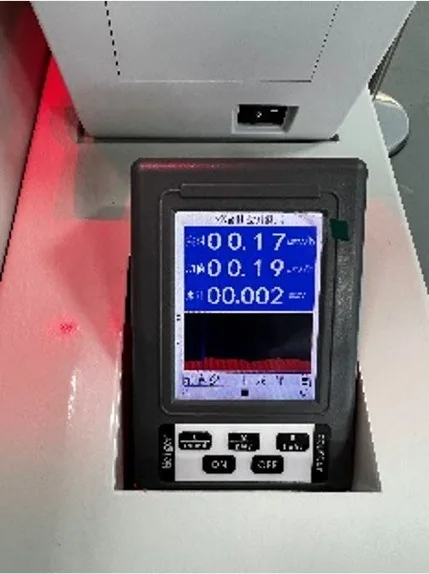

Medidor de dose de radiação em funcionamento contínuo, em tempo real.
Importação com apoio da AllPoint junto à CNEN
O contador de componentes CX7000L tem liberação de importação prévia pela CNEN com apoio da AllPoint Electronics.
A AllPoint oferece todo o suporte para a regularização do equipamento junto ao órgão.
A AllPoint tem um departamento de importação com experiência de 30 anos e conhece todos os trâmites legais e burocráticos para a liberação do equipamento junto à CNEN.
Especificações técnicas do CX7000L
Veja as especificações técnicas do contador de componentes por raios X CX7000L
| Parâmetro | CX7000L |
|---|---|
| Resumo do sistema | |

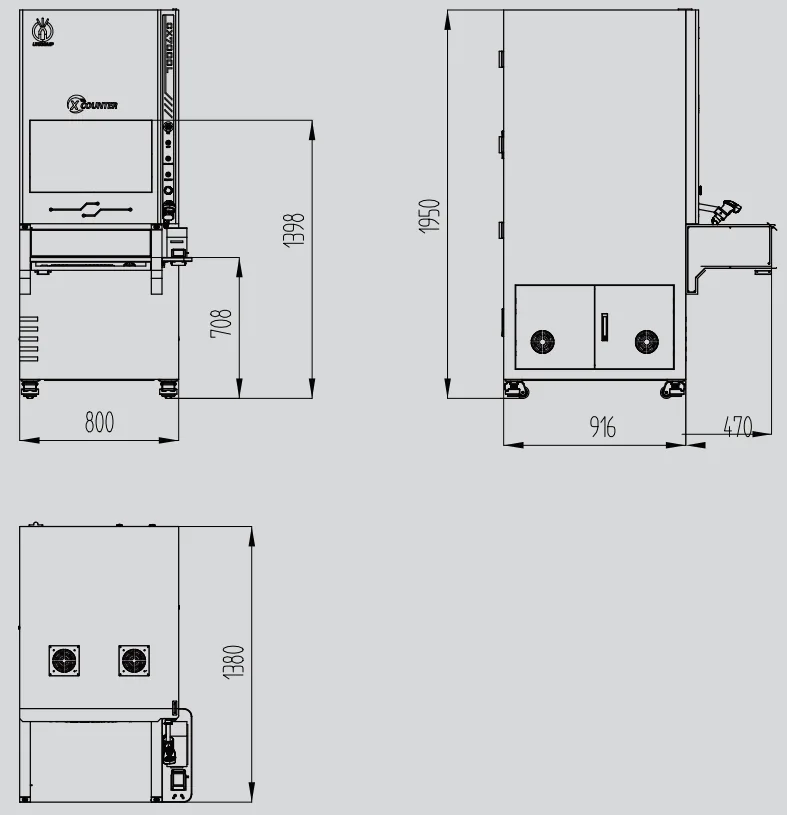

| Dimensões (L × P × A) | 870 × 1410 × 1960 mm |
| Peso da máquina | 740 kg |
| Alimentação | 220 V ±10 %, 50/60 Hz, 3 A |
| Consumo | 700 W |
| Embalagem em compensado (L × P × A) | 1050 × 1650 × 2200 mm |
| Peso embalado | 920 kg |
| Tubo de raios X | |
| Tipo de tubo | Selado |
| Tensão | 80 kV |
| Corrente | 1 mA |
| Ponto focal | 0,05 mm |
| Detector de imagem | |
| Detector | Painel plano (FPD) |
| Tamanho do pixel | 140 µm |
| Área útil de inspeção | 430 × 430 mm |
| Taxa de quadros | 2 fps |
| Matriz de pixels | 3072 × 3072 pixels |
| Conversão A/D | 16 bits |
| Capacidade de inspeção | |
| Bobinas e fitas | 7" a 17" (178 a 432 mm) |
| Altura de varredura | ≤ 80 mm |
| Componente mínimo | 01005 |
| Exatidão de inspeção | ≥ 99,99 % |
| Velocidade de inspeção | < 10 s por bobina de 7" a 17" < 10 s para quatro bobinas de 7" (178 mm) |
| PC industrial | |
| Monitor | LCD 27" (68,6 cm) Full HD |
| Sistema operacional | Windows 11 64 bits |
| Armazenamento | 512 GB SSD + 1 TB HDD |
| Memória RAM | 16 GB |
| Processador | Intel i7 |
| Conexão com sistemas | MES, ERP e sistema de armazenagem inteligente WMS |
| Outros recursos | |
| Porta | Abertura automática, com antiesmagamento |
| Alimentação de material | Manual |
| Acessórios | Câmera leitora de código de barras embarcada e scanner manual |
| Segurança radiológica | ≤ 1 µSv/h (atende a todos os padrões internacionais) |
| Monitoramento de radiação | Proteção de segurança, com monitoramento de radiação em tempo real |
| Gestão de acesso | Acesso por impressão digital, com suporte a senha |
Especificações sujeitas a alteração sem aviso prévio.
Como a AllPoint ajuda na implantação do controle de estoque por raios X
A AllPoint atua desde 1995 com serviços técnicos e consultoria para a montagem de placas de circuito impresso no Brasil, e já implantou centenas de soluções de montagem e teste. No CX7000L, acompanha o projeto da avaliação no almoxarifado até a operação.
Avaliação da aplicação
Avaliação da aplicação no almoxarifado, com visita técnica à fábrica do cliente.
Importação e CNEN
Suporte ao processo de importação e à regularização do equipamento junto à CNEN.
Instalação
Instalação e colocação em funcionamento do equipamento.
Treinamento
Treinamento de operadores e de gestores de processo, em teoria e prática.
Integração com MES e ERP
Apoio à integração da contagem com os sistemas MES e ERP da fábrica.
Suporte técnico e peças
Manutenção, suporte técnico em nível avançado e fornecimento de peças de reposição.
Fale com a AllPoint sobre o CX7000L
(11) 2062-6900 · comercial@allpoint.com.br
Rua Inglês de Sousa, 285, Jardim da Glória, São Paulo - SP - CEP: 01546-010
